4. Общий вид и устройство мойки

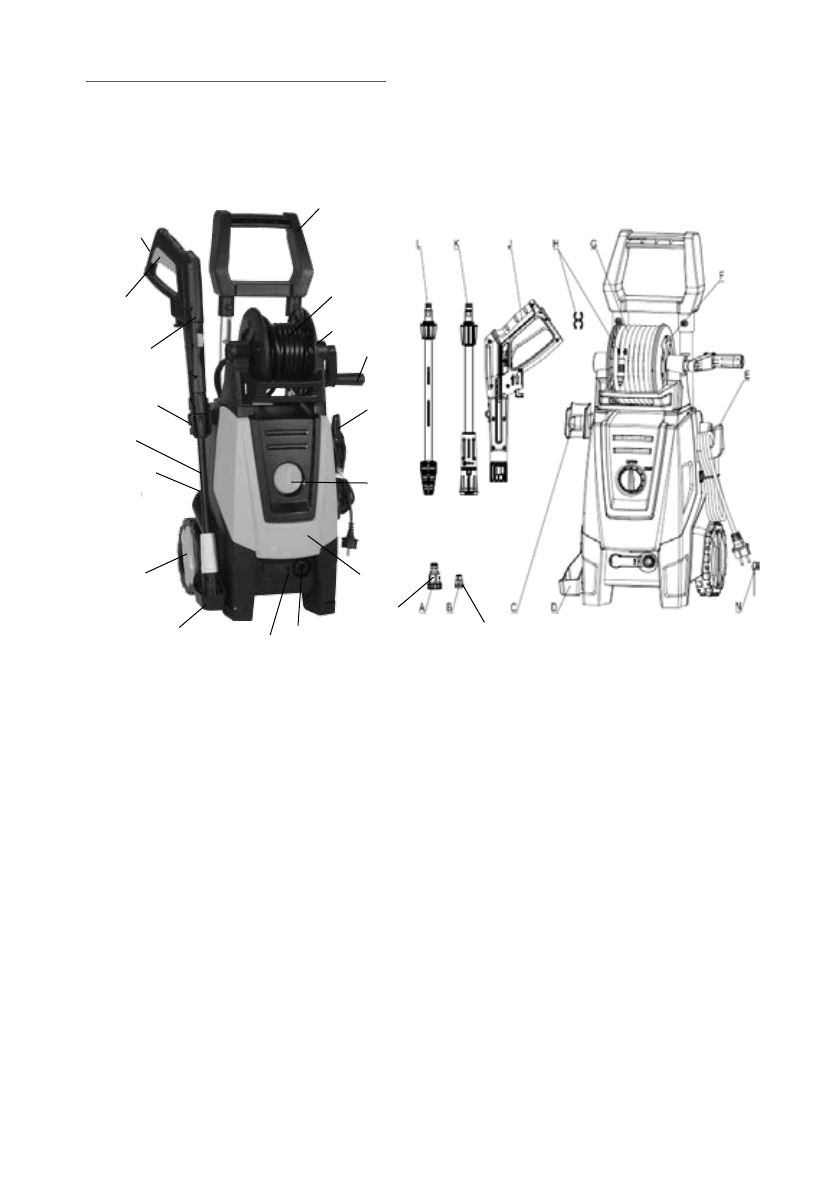

4.1 Общий вид мойки представлен на рис. 1:

4.2 Устройство инструмента

Электродвигатель с плунжерным насосом расположены в пластиковом кор

-

пусе  (рис.1  поз.13).  Сверху  на  корпусе  закреплена  рукоятка  (рис.1  поз.11)  для

транспортировки. На держателе (рис.1 поз.12) крепится пистолет (рис.1 поз.19)

с  насадкой-удлинителем  (рис.1  поз.20)  и  насадкой  -  распылителем  с  регули

-

руемой  головкой  (рис.1  поз.9).  Выключатель  (рис.1  поз.1),  выходной  штуцер

(рис.1  поз.2)  и  фиксатор  быстросъёмного  разъёма  шланга  высокого  давления

(рис.1  поз.3)  расположены  на  передней  панели  корпуса  мойки  (рис.1  поз.13).

На крюке (рис.1 поз.10) подвешен кабель питания с вилкой. На задней панели

корпуса расположено отверстие для входа воды, на которое крепится входной

1

 – выключатель;

2

 – штуцер выходной;

3

 – фиксатор шланга высокого давления;

4

 – шланг высокого давления;

5*

 – клавиша блокировки курка (на рис. не видна);

6

 – пистолет;

7

 – курок;

8

 – барабан;

9

 – насадка-распылитель с регулируемой головкой;

10

 – крюк;

11

 – рукоятка;

12

 – держатель пистолета;

13

 – корпус;

14

 – ручка барабана;

15

 – входной штуцер;

16

 – фильтр;

17

 – колесо;

18*

 - бачок для моющего средства (на рис. не видно);

19

 - подставка.

16

15

11

4

8

14

10

13

3 2

19

17

18*

9

12

6

7

5*

1

рис.1
