7.1.2 Установка/снятие насадки-удлинителя (см. рис.2):
- совместив выступы (рис.2 поз.2) на насадке-удлинителе (рис.2 поз.3) с па
-
зами в торце пистолета, вставить хвостовик насадки в пистолет (рис.2 поз.1);
- надавив, преодолевая сопротивление пружины, на насадку (рис.2 поз.3),
утопить её хвостовик в пистолете (рис.2 поз.1) и зафиксировать, повернув по
часовой стрелке;
- проверить прочность соединения попыткой вытянуть насадку из пистолета;
Для снятия насадки: нажать на неё, преодолевая сопротивление пружины,
повернуть против часовой стрелки, вынуть насадку из пистолета.
7.1.3 Установка/снятие насадки распылительной (см. рис.3):
- совместить выступ на насадке распылительной с пазом на насадке-удлинителе;
- вдвинуть хвостовик насадки распылительной (рис.3 поз.4) в насадку-удли
-
нитель (рис.3 поз.2) до фиксации (со щелчком);
- проверить прочность соединения попыткой вытянуть насадку из удлинителя.
Для снятия насадки: нажать кнопку фиксации насадки (рис.3 поз.3) и вынуть насадку.
7.1.4 Подключение шланга высокого давления к выходному штуцеру:
- нажать (в направлении штуцера) на защёлку (рис.1 поз.3);
- вставить разъём шланга высокого давления (рис.1 поз.4) в штуцер (рис.1 поз.2);
- отпустить защёлку для фиксации разъёма шланга;
- проверить прочность соединения попыткой вытянуть разъём шланга из штуцера.
Для отключения шланга: нажать на защёлку и вынуть разъём шланга.
7.1.5 Подключение шланга высокого давления к пистолету (см. рис.4):
- нажать (по стрелке) на защёлку (рис.4 поз.2);
- вставить во входной штуцер (рис.4 поз.3) разъём шланга высокого давле
-

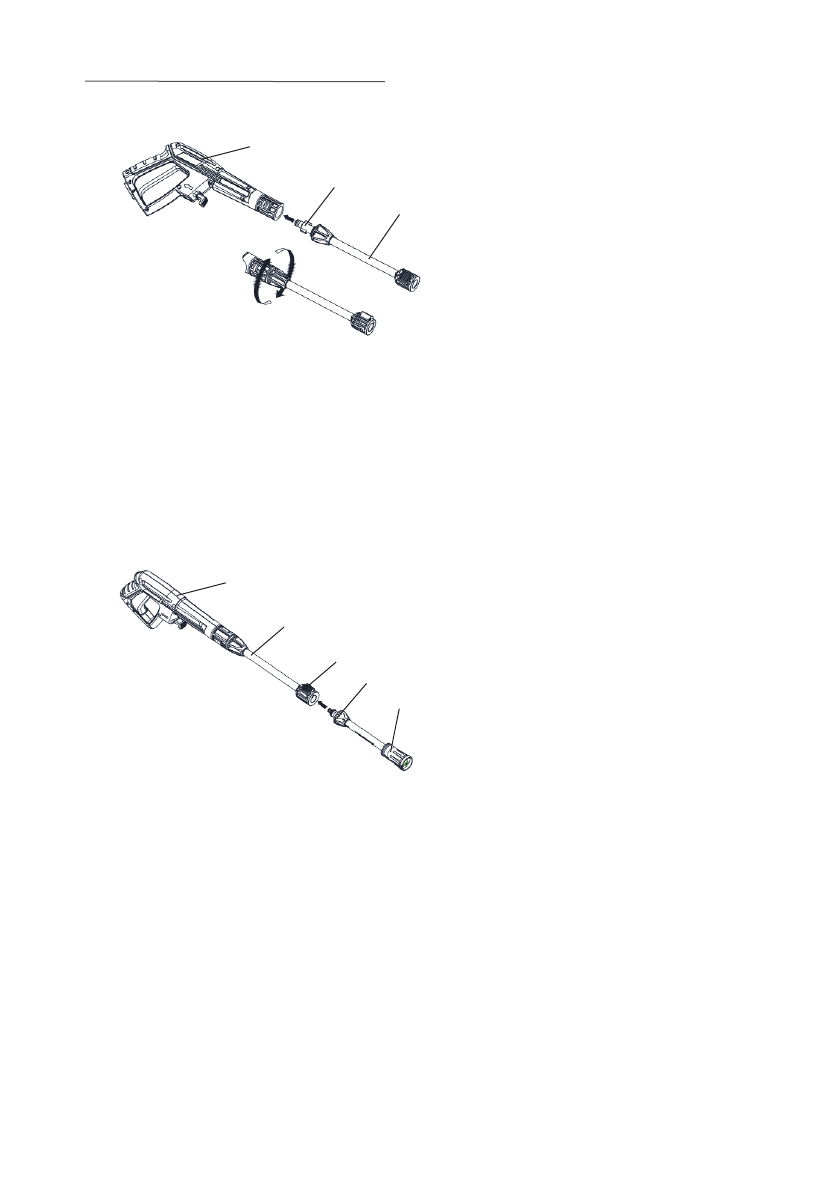

рис. 2
1
– пистолет;
2
– выступ насадки-удлинителя;
3
– насадка-удлинитель.
1
2
3
рис. 3
1
– пистолет;
2
– насадка-удлинитель;
3
– кнопка фиксации насадки рас-
пылительной;
4
– насадка распылительная;
5
– головка-регулятор формы струи.
1
2
3
4
5
