Калибр Руководство по эксплуатации
www.kalibrcompany.ru
5

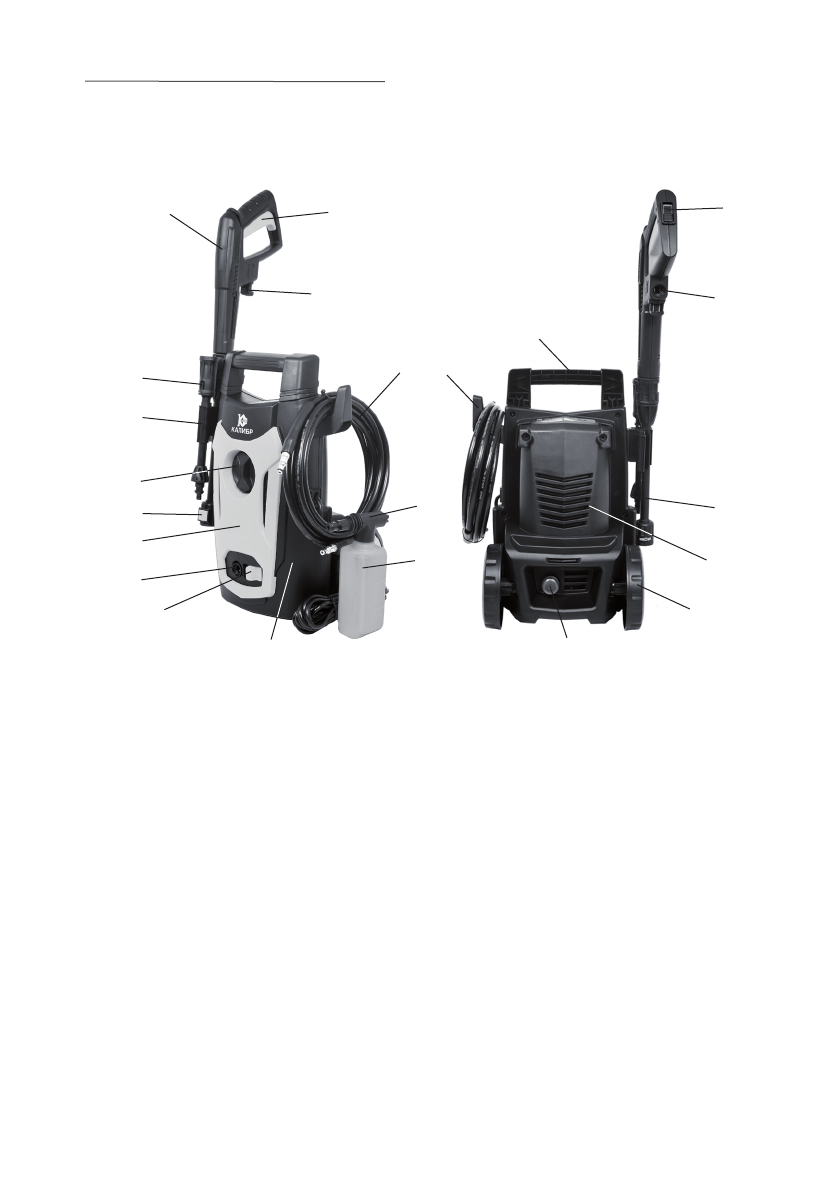

рис. 1
4. Общий вид и устройство мойки
4.1 Общий вид мойки представлен на рис. 1
4.2 Устройство инструмента
Коллекторный электродвигатель в сборе с редуктором и плунжерным насо
-
сом, расположены в пластиковом корпусе (рис.1 поз.13 и поз.19), состоящем из
2-х частей. Вращательный момент с якоря двигателя преобразуется в возврат
-
но-поступательное движение плунжеров насоса. Давление воды из водопро
-
вода (ёмкости) повышается до 70 бар на выходе из шланга высокого давления
(рис.1 поз.4). Ручка выключателя (рис.1 поз.1), выходной штуцер (рис.1 поз.2)
и защёлка (рис.1 поз.3) его фиксации расположены в нижней части передней
панели корпуса. К передней панели корпуса крепится транспортировочная ру
-
1
– ручка выключателя;
2
– штуцер выходной;
3
– защёлка фиксации шланга высоко
-
го давления;
4
– шланг высокого давления;
5
– клавиша блокировки/разблокировки кур
-
ка;
6
– пистолет;
7
– курок;
8
- защёлка фиксации шланга высокого давления;
9
- насадка рас
-
пылительная с регулируемой головкой;
10
– крюк-держатель шланга высокого давления;
11
– рукоятка транспортировочная;
12
– держатель пистолета и насадок;
13
– передняя панель
корпуса;
14
– насадка-удлинитель;
15
– кнопка фиксации насадки распылительной;
16
– панель
декоративная;
17
– бачок для моющего средства;
18
– насадка-пенообразователь;
19
– задняя
панель корпуса;
20
– колесо;
21
– штуцер входной пистолета;
22
– заглушка входного штуцера.
1
2
3
4
5
6
7
8
9
12
10
11
13
14
15
16
17
18
19
20
22
21
