13

1.  Подсоедините шланг высокого давле

-

ния к пистолету:

 HP6160

 — подсоедините шланг высо

-

кого давления к пистолету с помощью

резьбовой муфты (Рис. 4).

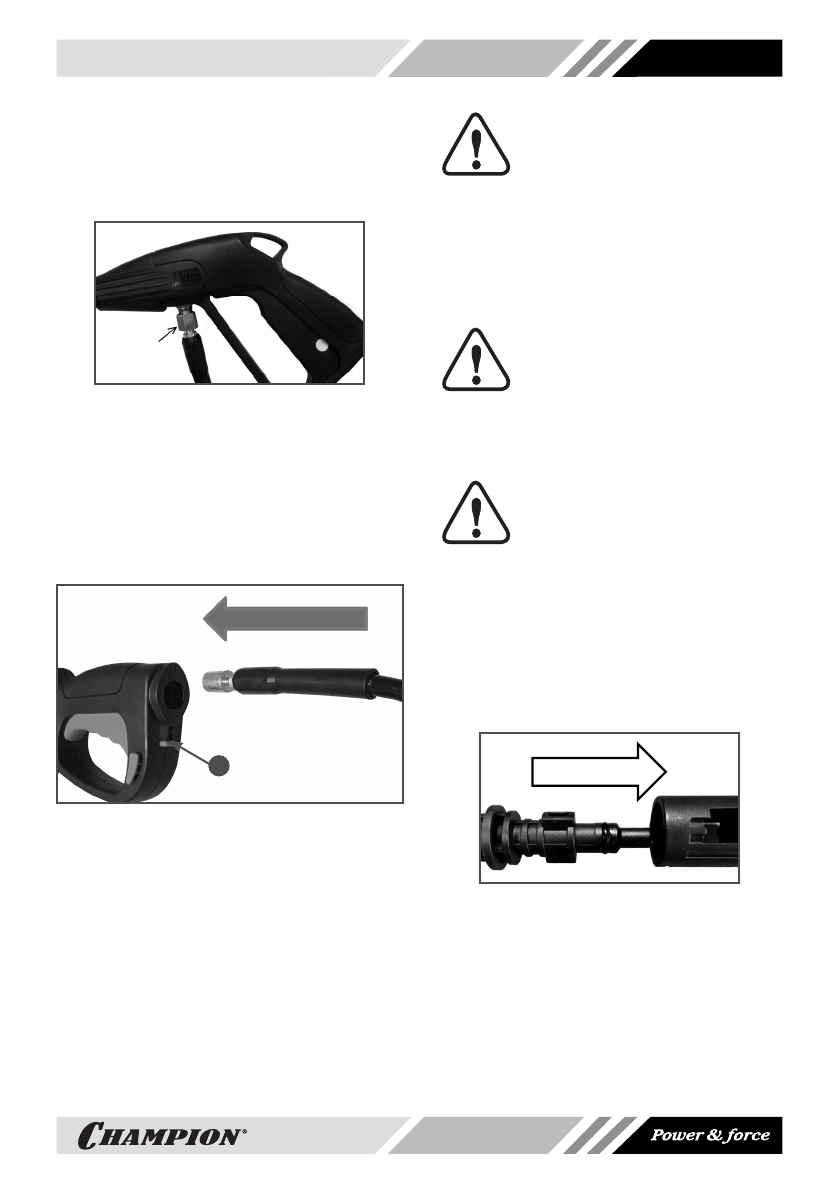

Рис. 4 Подсоединение шланга высокого

давления к пистолету HP6160

HP5160

  —  убедитесь,  что  фиксатор

шланга на пистолете (Рис. 5 п. 1) нахо

-

дится в нижнем положении. Вставьте

адаптер шланга высокого давления в

коннектор  пистолета  до  упора,  после

чего  переведите  фиксатор  шланга  в

верхнее положение.

1

Рис. 5 Подсоединение шланга высокого

давления к пистолету HP5160

1. Фиксатор шланга

2.  Подключите  шланг  высокого  давле

-

ния к выходному штуцеру аппарата.

3.  Подсоедините  фильтр  тонкой  очист

-

ки.

ВНИМАНИЕ!

Запрещается  работать  ап

-

паратом без фильтра тонкой

очистки  либо  с  поврежденным

фильтром.  Перед  каждым  использо

-

ванием  проверять  чистоту  и  исправ

-

ность фильтра тонкой очистки. Выход

из  строя  насоса  в  результате  работы

без фильтра или с поврежденным филь

-

тром  не  подлежит  ремонту  по  гаран

-

тии.

ПРИМЕЧАНИЕ!

Фильтр  тонкой  очистки  дол

-

жен  обеспечивать  предотвра

-

щение  попадания  частиц  раз

-

мером более 100 мкм.

4.  Подсоедините  адаптер  для  подклю

-

чения шланга подачи воды.

ВНИМАНИЕ!

При  установке  фильтра  тон

-

кой  очистки  и  адаптера  для

подключения  шланга  подачи

воды необходимо всегда устанавливать

резиновые уплотнительные кольца.

5.  Подсоедините  струйную  трубку  к  пи

-

столету. Для этого соедините выступы

на струйной трубке с пазами в писто

-

лете, нажмите на трубку и поверните

ее  по  часовой  стрелке  до  плотной

фиксации трубки в пистолете (Рис. 6).

НАЖАТЬ

Рис. 6 Подсоединение струйной трубки к

пистолету
