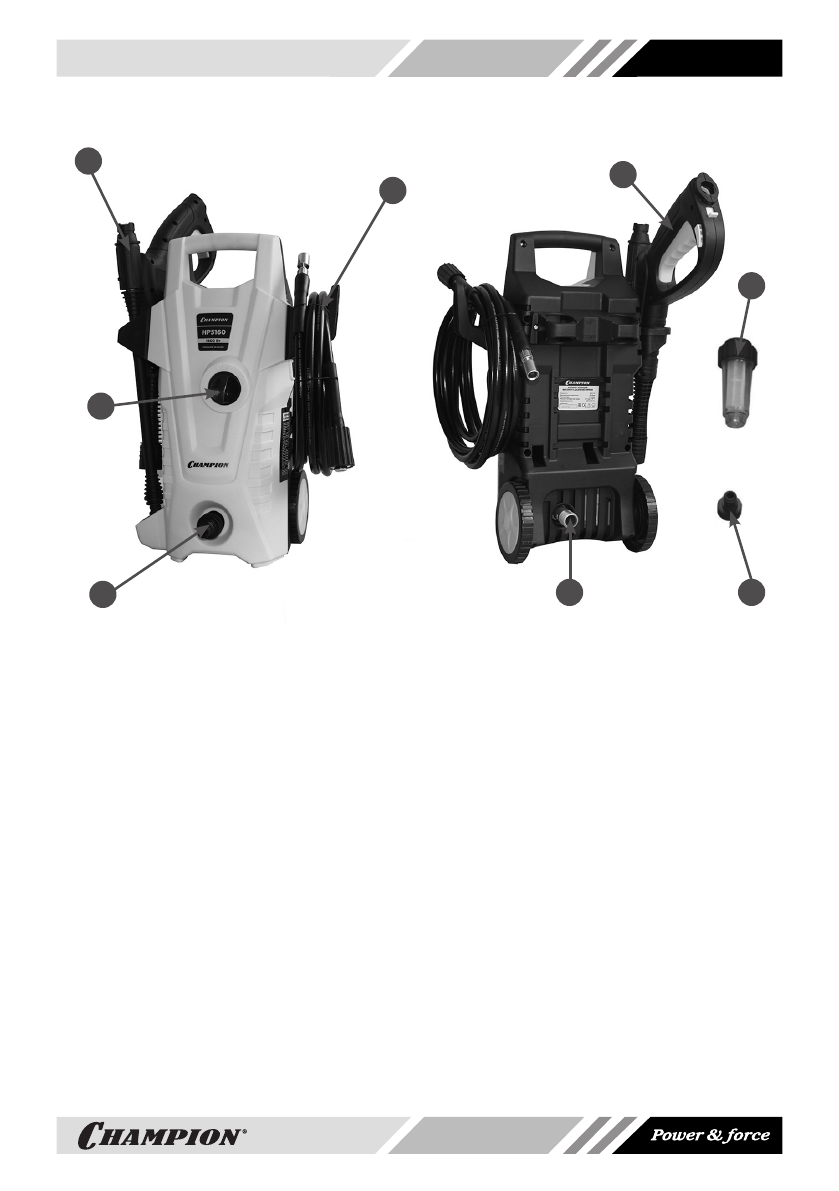

Рис. 2 Основные узлы и органы управления HP5160
1. Штуцер для подключения шланга подачи воды 2. Выключатель
3. Трубка струйная 4. Шланг высокого давления 5. Пистолет
6. Фильтр тонкой очистки 7. Адаптер для подключения шланга подачи воды
8. Штуцер для подключения шланга высокого давления
1
2
7
8
5
Вращение вала электродвигателя пере
-
дается на наклонную шайбу с упорным
подшипником, который оказывает пери
-
одическое давление на подпружинен
-
ные поршни насоса и обеспечивает их
возвратно-поступательное движение.
Поршень под действием пружины (в
это время давление наклонной шайбы
снимается) сначала двигается в одну
сторону и создает разрежение во впуск
-
ной камере насоса, при этом впускной
клапан открывается и в камеру посту
-
пает вода.
Затем поршень, под давлением наклон
-
ной шайбы, двигается в обратную сторо
-
ну и давит на воду. Давление во впуск
-
ной камере насоса растет, закрывается
впускной клапан, открывается выпускной
и вода поступает в шланг высокого дав
-
ления, к которому подсоединен пистолет.
При нажатии на курок пистолета, откры
-
вается клапан и вода через струйную
трубку и распылительную головку по
-
дается на очищаемую поверхность. При
вращении наклонной шайбы этот цикл
повторяется в каждой рабочей камере.
ПРИНЦИП РАБОТЫ АППАРАТА МОЮЩЕГО ВЫСОКОГО ДАВЛЕНИЯ
