36

 |

Magyar

F016 L70 547 | (23.6.08)

Bosch Power Tools

VIGYÁZAT: A nem előírásszerű hosszabbító
kábelek veszélyesek lehetnek. A hosszabbító
kábeleknek, csatlakozó dugóknak és
csatlakozásoknak vízhatlan, szabadtéri
használatra engedélyezett kivitelűeknek kell
lenniük.

A kábelösszeköttetéseket szárazon kell tartani,
és nem szabad közvetlenül a földre fektetni.

A biztonság megnövelésére célszerű egy Zur
növelés a Biztonság wird célszerű alkalmazni,
egy legfeljebb 30 mA hibaáramú hibaáram-
kapcsolót használni. Ezt a hibaáram kapcsolót
minden használat előtt külön ellenőrizni kell.

Ha a csatlakozó vezeték megrongálódott, azt
csak egy feljogosított Bosch-műhellyel szabad
megjavíttatni.

Összeszerelés

A berendezés összeszerelése

Csavarozza rá az

1

 fogantyút a

12

 csavarokkal a

nagynyomású tisztítóra.

Csavarozza rá a tartót a

13

 csavarokkal a

nagynyomású tisztítóra.

Az ábrán látható módon tolja be a
tisztítószertartályt a megfelelő helyzetbe.

A nagynyomású tömlő/fúvóka
csatlakoztatása

Helyezze fel a

7

 4-sugaras permetező lándzsát a

8

 szórópisztolyra. Nyomja be és forgassa el az

óramutató járásával megegyező irányba 90

°

-kal

a 4-sugaras permetező lándzsát.

A nagynyomású tömlő csatlakoztatása a
szórópisztolyhoz

Az ábrán látható módon csatlakoztassa a
nagynyomású tömlőt a szórópisztolyhoz.

A csatlakozást az ábrán látható módon
biztosítsa a

14

 clippel és húzza ki a

nagynyomású tömlőt, hogy ezzel ellenőrizze
annak szoros rögzítését.

Vízcsatlakozás

Csavarja rá az

5

 csatlakozó darabot a

15

 a

berendezés vízcsatlakozására.

Csatlakoztassa a víztömlőt (nem tartozik a
szállítmányhoz) a vízcsatlakozással és a
berendezéssel.

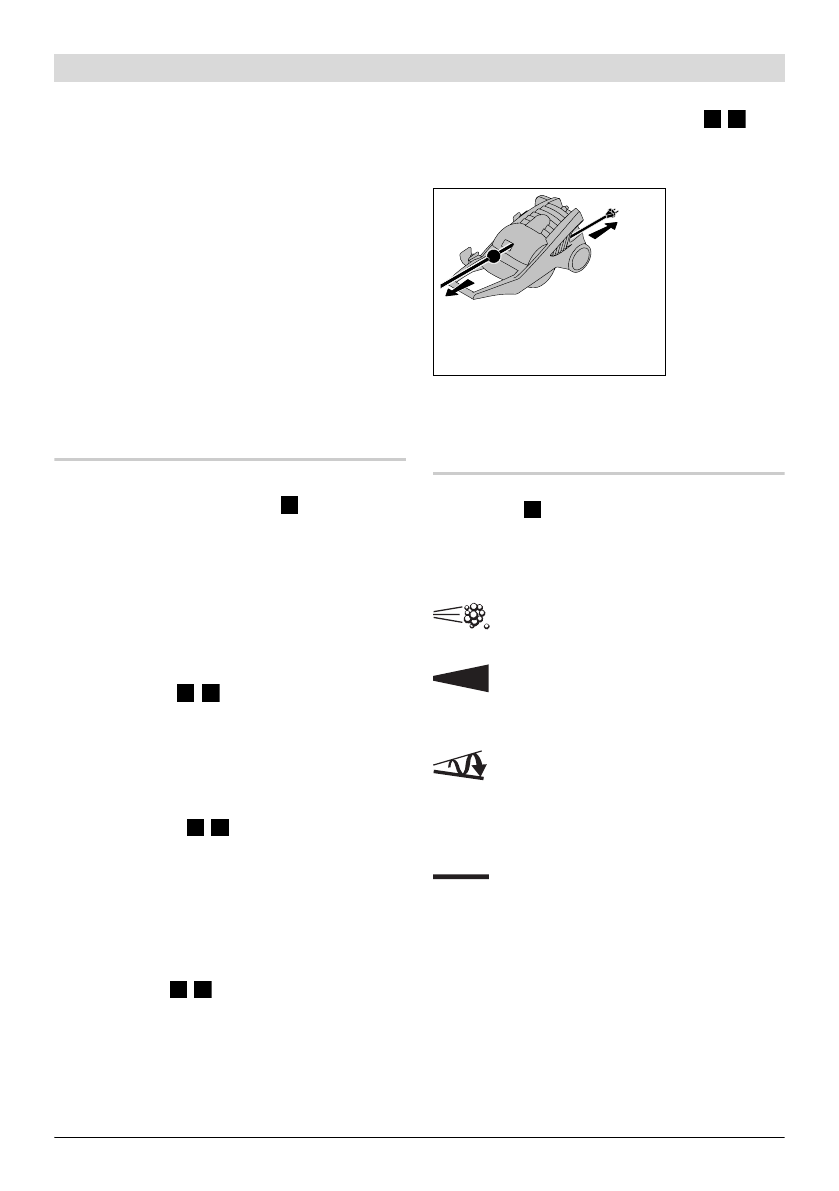

Nagynyomású tömlő/hálózati kábel

Húzza ki a

3

 nagynyomású tömlőt és a

6

 hálózati

kábelt a nagynyomású tisztítóból.

Húzza meg
röviden a

3

nagynyomású
tömlőt, illetve a

6

 hálózati

kábelt, hogy az
a tároláshoz
automatikusan
feltekeredjen.

Megjegyzés:

A nagynyomású tömlőt és a

hálózati kábelt a nagynyomású tisztító
használatához mindig teljesen húzza ki.

A 4-sugaras permetezú lándzsa
beállítása

A 4-sugaras permetező lándzsának négy
különböző üzemmódja van, amelyeket a fúvóka
elforgatásával lehet beállítani.

Alacsony nyomású legyező alakú
sugár

–

 Tisztítószer használatával

töténő alkalmazásokhoz.

Magas nyomású legyező alakú sugár

–

 Érzékeny felületek, például

gépkocsik, kerti bútorok, stb.
tisztításához.

Forgó sugár

–

 Nagyobb felületek,

például teraszok, bejáratok, stb.
erőteljes tisztításához.

A forgó sugarat ne használja
autómosáshoz.

Szögalakú sugár

–

 Kis felületek

legmagasabb teljesítménnyel való
tisztításához, például grillrostélyok,
rágógumi a járdán, stb. Erősen
elszennyeződött felületekhez
használható.

A

B

E

C

D

H

J

I

K

20 mm

20 mm

F
