18

 |

Česky

F016 L70 547 | (23.6.08)

Bosch Power Tools

Montáž

Pro Vaši bezpečnost

f

Pozor! Před pracemi údržby a čištění stroj
vypněte a vytáhněte síťovou zástrčku.
Totéž platí, pokud se elektrický kabel
poškodí, nařízne nebo zamotá.

Aquatak Clic 125/Aquatak Clic 130

Váš stroj má kvůli bezpečnosti ochrannou izolaci
a nepotřebuje žádné uzemnění. Provozní napětí
činí 230 V AC, 50 Hz (pro země mimo EU 220 V,
240 V podle provedení). Používejte pouze
přípustné prodlužovací kabely. Informace
obdržíte u Vašeho autorizovaného servisu.

Aquatak Clic 135/Aquatak Clic 140

Váš stroj smí být provozován pouze na zásuvce
se zapojeným zemnícím vodičem. Provozní
napětí činí 230 V AC, 50 Hz (pro země mimo
EU 220 V, 240 V podle provedení). Používejte
pouze přípustné prodlužovací kabely. Informace
obdržíte u Vašeho autorizovaného servisu.
Pokud chcete při provozu vysokotlakého čističe
použít prodlužovací kabel, jsou zapotřebí
následující průřezy vodičů:

–

 1,5 mm

2

 do max. 20 m délky

–

 2,5 mm

2

 do max. 50 m délky

Upozornění: Pokud se použije prodlužovací
kabel, musí mít

–

 jak je popsáno v

bezpečnostních předpisech

–

 ochranný vodič,

který je přes zástrčku spojený s ochranným
vodičem Vašeho elektrického rozvodu.
Ve sporných případech se zeptejte vyškoleného
elektrikáře nebo v nejbližším servisním
zastoupení firmy Bosch.

POZOR: Prodlužovací kabely nevyhovující
předpisu mohou být nebezpečné. Prodlužovací
kabel, zástrčka a spojka musejí být vodotěsné
a v provedení přípustném pro použití venku.

Spojky kabelu by měly být suché a neměly by
ležet na zemi.

Pro zvýšení bezpečnosti se doporučuje použít
proudový chránič FI (RCD) s vybavovacím
proudem maximálně 30 mA. Tento proudový
chránič FI by měl být před každým použitím
přezkoušen.

Je-li připojovací kabel poškozený, smí jej opravit
pouze v autorizovaném servisu Bosch.

Montáž

Montáž stroje

Rukojeť

1

 upevněte pomocí šroubů

12

 na

vysokotlaký čistič.

Držáky upevněte pomocí šroubů

13

 na

vysokotlaký čistič.

Nasuňte nádržku na čistící prostředek do své
polohy jak je ukázáno.

Připojení vysokotlaké hadice/trysky

Nastrčte kopí se 4-mi paprsky

7

 na stříkací

pistoli

8

. Kopí se 4-mi paprsky stlačte a otočte o

90

°

 ve směru hodinových ručiček.

Připojení vysokotlaké hadice na stříkací
pistoli

Vysokotlakou hadici spojte jak je zobrazeno na
obrázku se stříkací pistolí.

Spoj zajistěte jak je zobrazeno na obrázku
pomocí klipsu

14

 a zatáhněte za vysokotlakou

hadici, aby se vyzkoušelo pevné usazení.

Připojení vody

Připojovací díl

5

 našroubujte na přípojku vody

15

 stroje.

Vodovodní hadici (není v obsahu dodávky)
spojte s vodovodní přípojkou a se strojem.

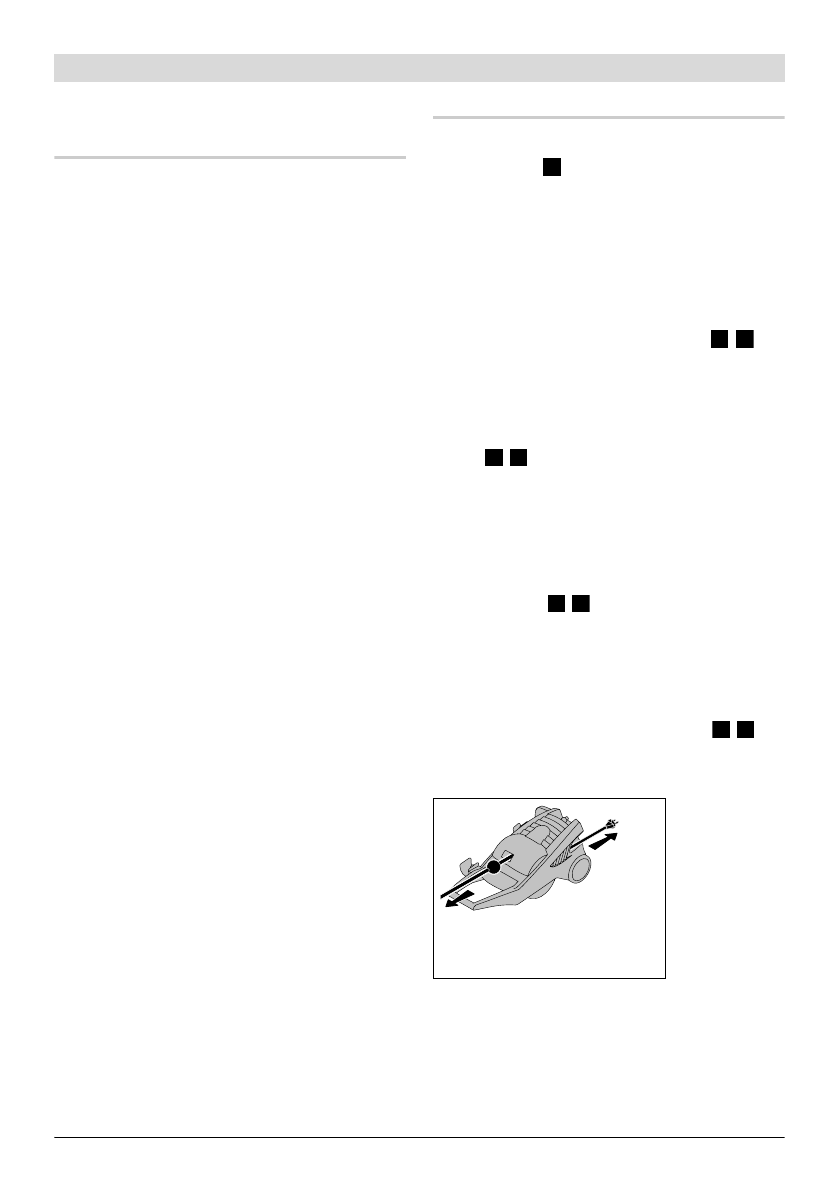

Vysokotlaká hadice/elektrický kabel

Vytáhněte vysokotlakou hadici

3

 a elektrický

kabel

6

 z vysokotlakého čističe.

Krátce
zatáhněte za
vysokotlakou
hadici

3

 resp.

za elektrický
kabel

6

, tím se

pro
uskladnění
automaticky
navinou.

Upozornění:

Pokud používáte vysokotlaký čistič,

vytáhněte vysokotlakou hadici a elektrický kabel
vždy zcela ven.

A

B

E

C

D

H

J

I

K

20 mm

20 mm
