ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК

     6

6-34

XJ6S

1

2

3

4

5

6

7

8

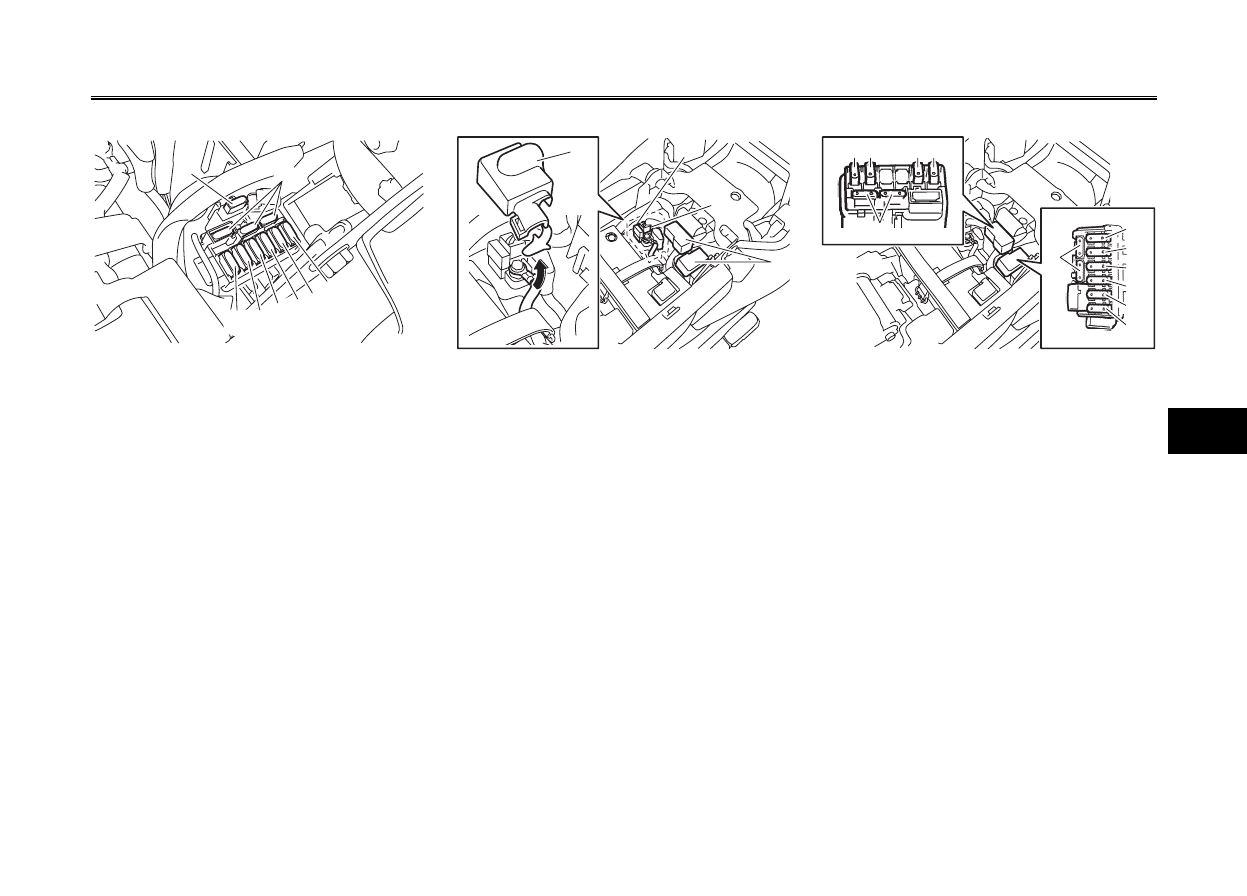

1.   Предохранитель заднего фонаря
2.   Запасной предохранитель
3.   Предохранитель фары головного света
4.   Предохранитель системы зажигания
5.   Предохранитель системы аварийной сигнали-

зации

6.   Резервный предохранитель (для одометра,

часов и системы иммобилайзера)

7.   Предохранитель системы впрыска топлива
8.   Предохранитель вентилятора радиатора

XJ6SA

2

4

3

1

1.   Крышка реле стартера
2.   Главный предохранитель
3.   Запасной главный предохранитель
4.   Блок предохранителей

XJ6SA

1

5

5

6
7
8

9
10
11

2

3 4

1.   Предохранитель заднего фонаря
2.   Предохранитель системы АБС:
3.   Предохранитель электроклапан ABS
4.   Предохранитель электродвигателя системы

АБС

5.   Запасной предохранитель
6.   Предохранитель фары головного света
7.   Предохранитель системы зажигания
8.   Предохранитель системы аварийной сигнали-

зации

9.   Резервный предохранитель (для одометра,

часов и системы иммобилайзера)

10. Предохранитель системы впрыска топлива
11. Предохранитель вентилятора системы охлаж-

дения двигателя

При перегорании плавкого предохранителя
замените его следующим образом.
1.  Поверните ключ зажигания в положение

OFF (ВЫКЛ) и выключите проблемный
электрический контур.

2.  Выньте перегоревший плавкий предо-

хранитель, а затем поставьте новый
предохранитель соответствующего но-
минала.

ПРЕДУПРЕЖДЕНИЕ! Во из-

бежание значительных повреждений
