EAU22760
Слабина приводной цепи
Перед каждой поездкой следует проверять
и, при необходимости, регулировать слаби-
ну приводной цепи.
EAU22773
Чтобы проверить слабину приводной
цепи
1.
Установите мотоцикл на боковую
подножку.
УКАЗАНИЕ
Во время проверки и регулировки слабины
приводной цепи на мотоцикле не должно
быть груза.
2. Установите коробку передач в нейтраль-
ное положение.
3.
Переместите заднее колесо, нажимая
на мотоцикл, чтобы определить наибо-
лее натянутое положение приводной
цепи, затем измерьте слабину привод-

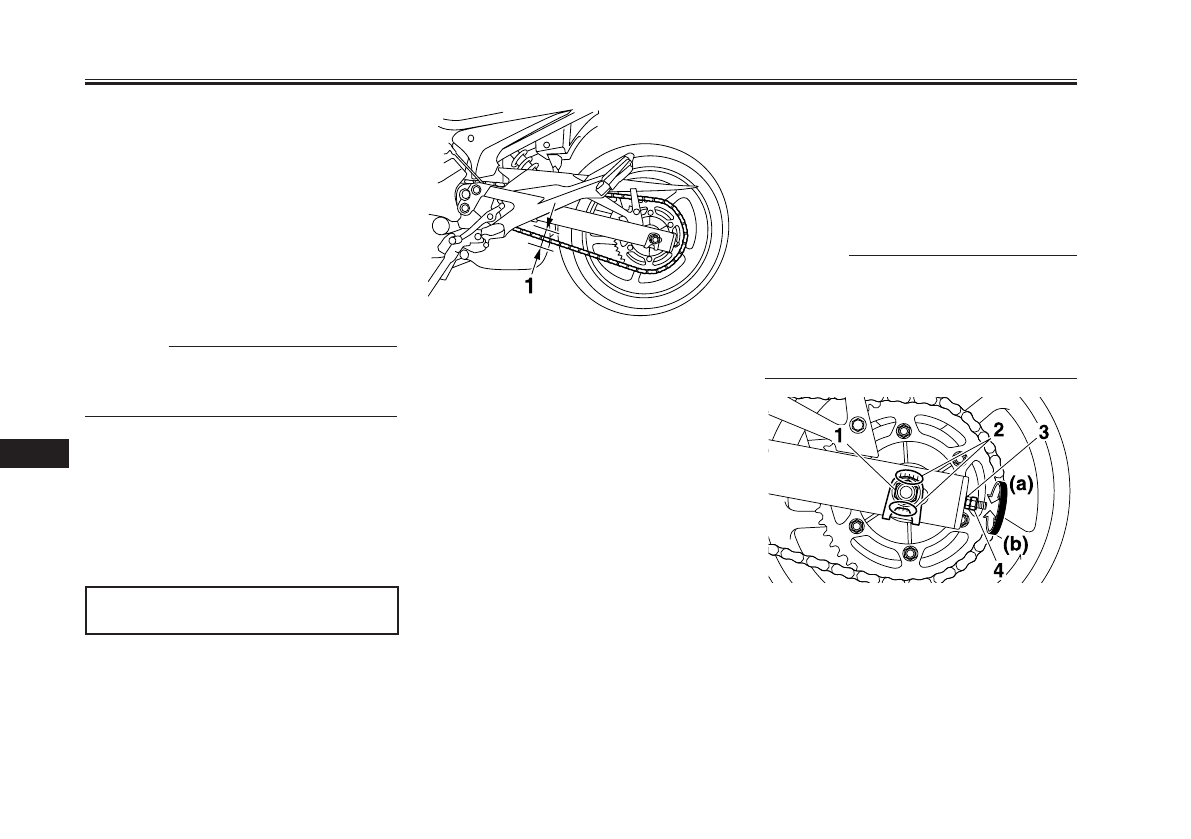

ной цепи, как показано на рисунке.
Слабина приводной цепи:
45,0-55,0 мм
1. Слабина приводной цепи.
4. Если слабина приводной цепи отлича-
ется от указанной, отрегулируйте ее,
как изложено ниже.
EAU47030
Для регулировки слабины
приводной цепи
1.
Ослабьте гайку оси, затем ослабьте
контргайку с каждого торца маятнико-
вого рычага.
2. Для натяжения приводной цепи повер-
ните регулировочную гайку слабины
приводной цепи с каждого торца маят-
никового рычага в направлении (a). Для
ослабления приводной цепи поверните
регулировочную гайку с каждого торца
маятникового рычага в направлении
(b), затем переместите заднее колесо
вперед.
ЗАМЕЧАНИЕ: Неправильная
слабина приводной цепи вызывает
перегрузку двигателя и других жиз-
ненно важных деталей мотоцикла, а
также может привести к проскаль-
зыванию или разрыву цепи. Для пре-
дотвращения этого поддерживайте
слабину приводной цепи в указанных
пределах.
[ECA10571]
УКАЗАНИЕ
Используйте совмещающие метки, имеющи-
еся с каждой стороны маятникового рычага.
Для правильного расположения колеса убе-
дитесь, что риски на совмещающих пласти-
нах с обеих сторон находятся в одинаковом
положении.
1. Гайка
оси
2. Совмещающие
метки
3. Регулировочная гайка слабины
приводной цепи
4. Контргайка
6-25
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
