ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК

     6

6-7

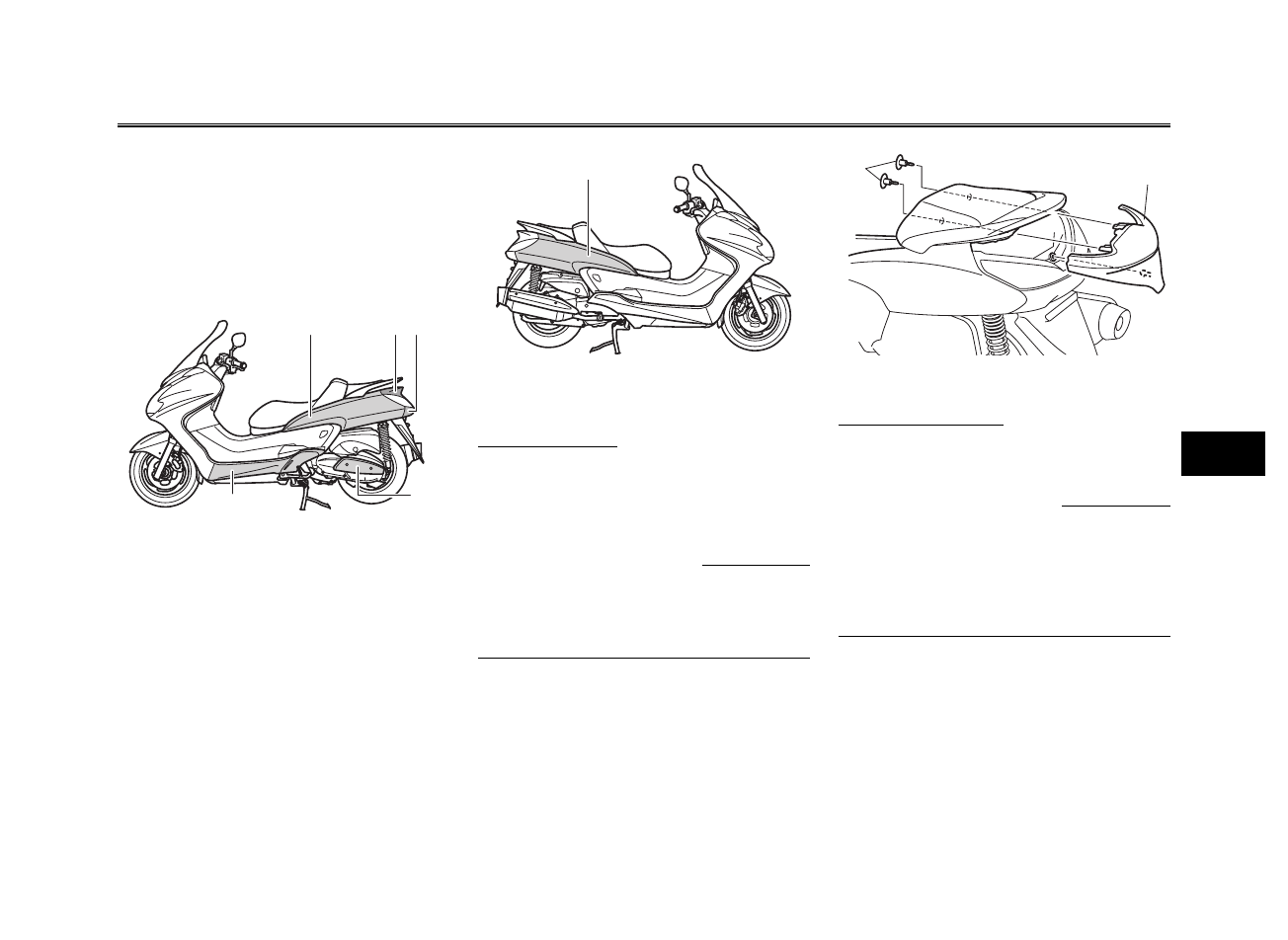

Снятие и установка кожухов
и панелей

Показанные кожухи и панели должны сни-
маться для выполнения некоторых опера-
ций по обслуживанию, описанных в этом
параграфе. Обращайтесь к этому разделу
всякий раз при необходимости снятия или
установки кожуха или панели.

1

2 3

4

5

1. Кожух С
2. Кожух А
3. Кожух B
4. Панель A
5. Кожух Е

1

1. Кожух D

Кожух А

Для снятия кожуха

1.  Снимите седло водителя (См. стр. 3-15).
2.  Снимите крепления кожуха в заднем

багажном отсеке, затем снимите ко-
жух как показано на рисунке.

ПОЛЕЗНЫЕ ПОДСКАЗКИ

Фиксатор быстрого крепления снимается
путём нажатия на его центральную часть
отвёрткой и последующим вытаскиванием
фиксатора.

1

2

1. Фиксатор быстрого крепления
2. Кожух А

Для установки кожуха

1.  Установите кожух в исходное положе-

ние, а затем затяните крепления.

ПОЛЕЗНЫЕ ПОДСКАЗКИ

Для установки фиксатора быстрого крепле-
ния продавите его центральную часть так,
чтобы она выступала над головкой фиксато-
ра, вставьте фиксатор в отверстие кожуха и
нажмите на его центральную часть так, что-
бы она сровнялась с головкой фиксатора.

2.  Опустите седло водителя.
