ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК

               6

6-8

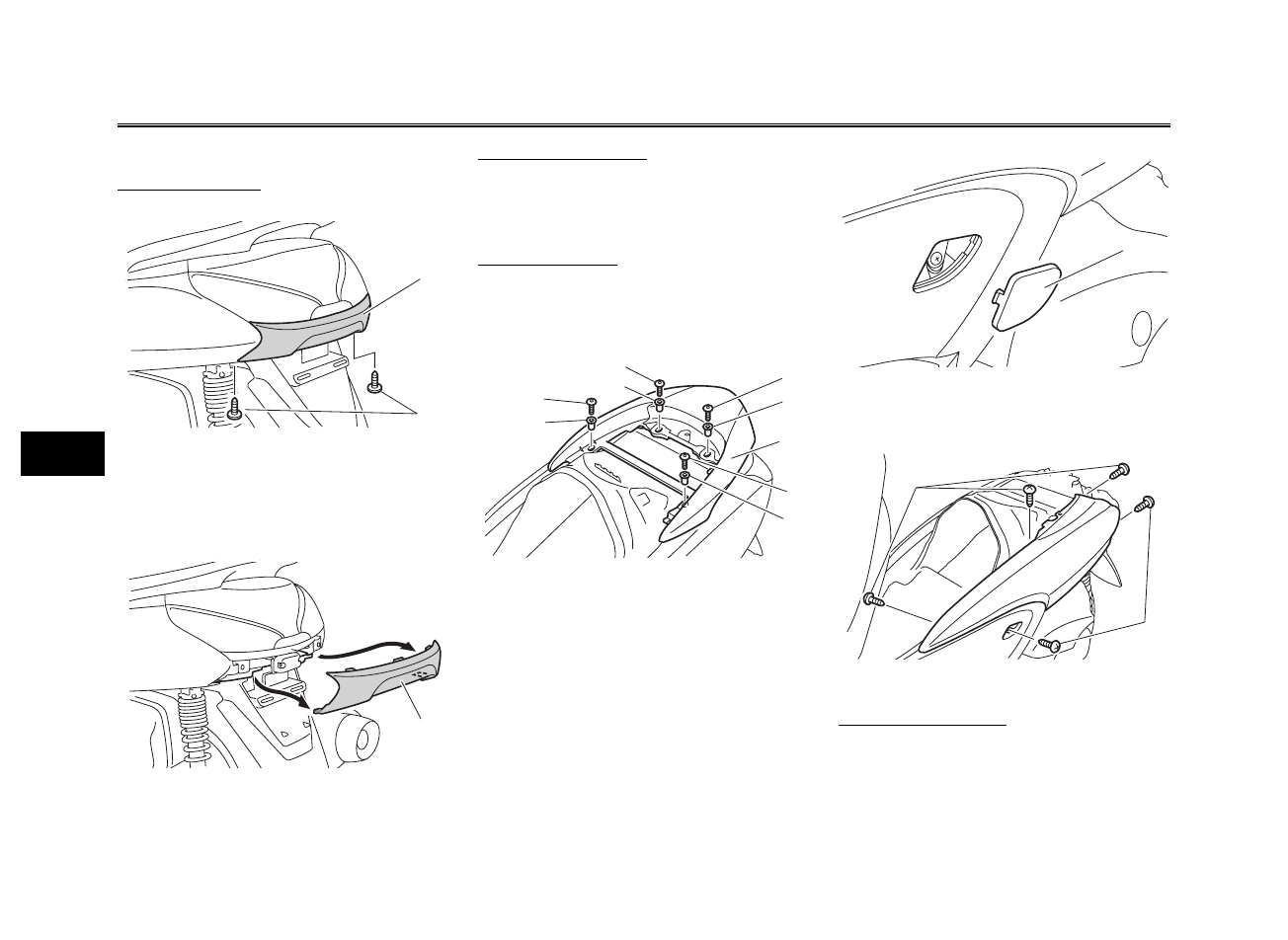

Кожух B

Для снятия кожуха

1. Открутите винты.

1

2

1. Кожух B
2. Винт

2. Снимите кожух как показано на ри-

сунке.

1

1. Кожух B

Для установки кожуха
Установите кожух на место, затем заверни-
те винты.

Кожухи С и D

Для снятия кожуха

1.  Снимите кожухи А и В.
2.  Снимите седло пассажира (См. стр. 3-15).
3.  Сняв болты и втулки, снимите пору-

чень.

1

1

1

2

2

1

2

2

3

1. Болт поручня
2. Втулка
3. Поручень

4. Вытяните кожух, зкрывающий винты.

1

1. Кожух, закрывающий винты

5.  Снимите винты, затем снимите кожух

как показано на рисунке.

1

1

1. Винт

Для установки кожуха

1.  Установите кожух на место, затем за-

верните винты.
