6

6.  Задействовав  задний  тормоз,  завинти-

те  гайку  с  указанным  крутящим  момен-
том затяжки.

7.  Завинтите  гайки  заднего  рычага  и  кре-

пежный  болт  заднего  амортизатора  с
указанным крутящим моментом затяжки.

Крутящий момент затяжки:

Осевая гайка:

60 Н м

Гайка заднего рычага:

28,5 Н м

Крепежный болт заднего амортизатора:

22,5 Н м

8.  Установите  выпускную  камеру,  затем

завинтите  болты  выпускного  коллекто-
ра.

9.  Установите шайбы и болт выпускной ка-

меры.

10. Завинтите  болты  выпускного  коллекто-

ра  и  болт  выпускной  камеры  с  указан-
ным моментом затяжки.

Крутящий момент затяжки:

Болт выпускного коллектора:

8.5 Н м

Болт выпускной камеры:

17.5 Н м

11. Установите  глушитель,  вернув  пружин-

ный зажим в исходное положение, а за-
тем завинтите шайбы и болт глушителя.

УКАЗАНИЕ
Проверьте,  что  пружинный  зажим    устанав-
ливается  стороной  проекции,  обращенной
внутрь.

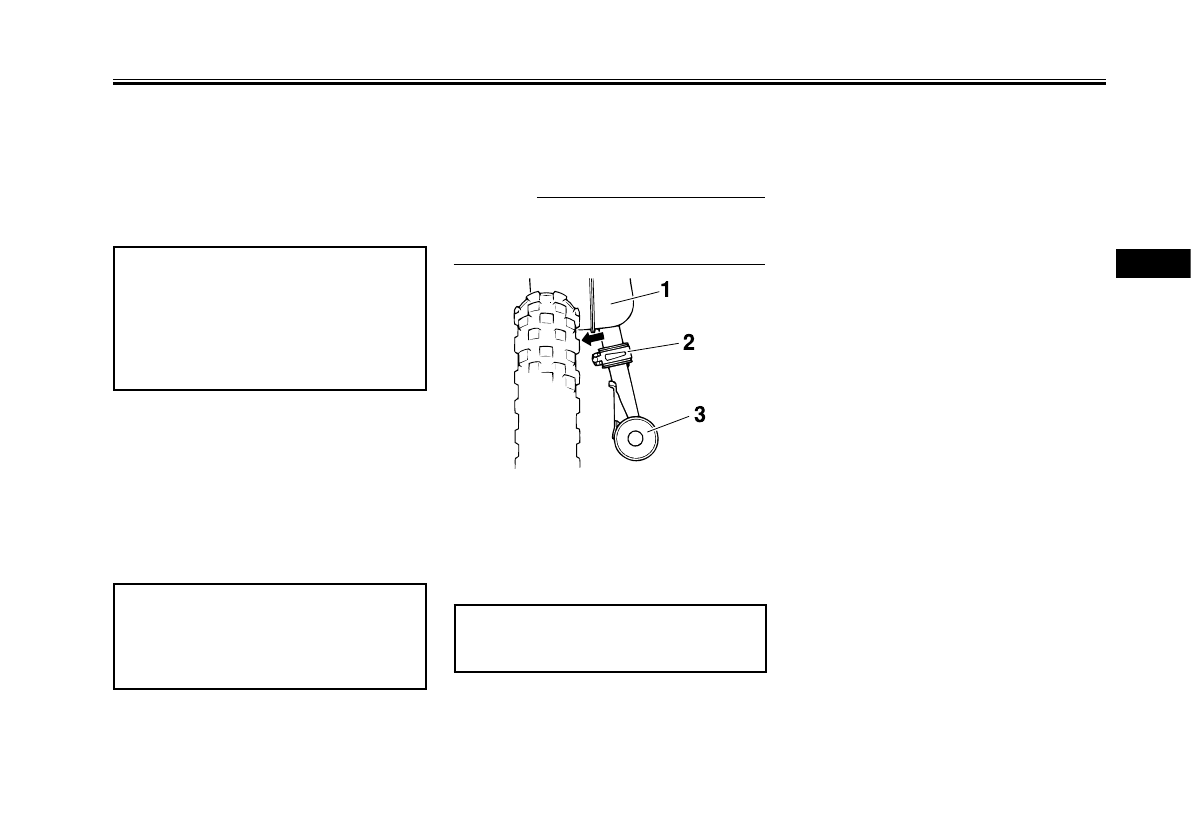

1.  Выпускная камера
2.  Пружинный зажим
3.  Глушитель

12. Завинтите  болт  глушителя  с  указанным

моментом затяжки.

Крутящий момент затяжки:

Болт глушителя:

17.5 Н м

13. Отрегулируйте  свободный  ход  рычага

тормоза. (См. стр. 6-14).

14. Установите сиденье.

6-22

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕЛКИЙ РЕМОНТ
