6

5.  Удалите болт выпускной камеры и шай-

бы.

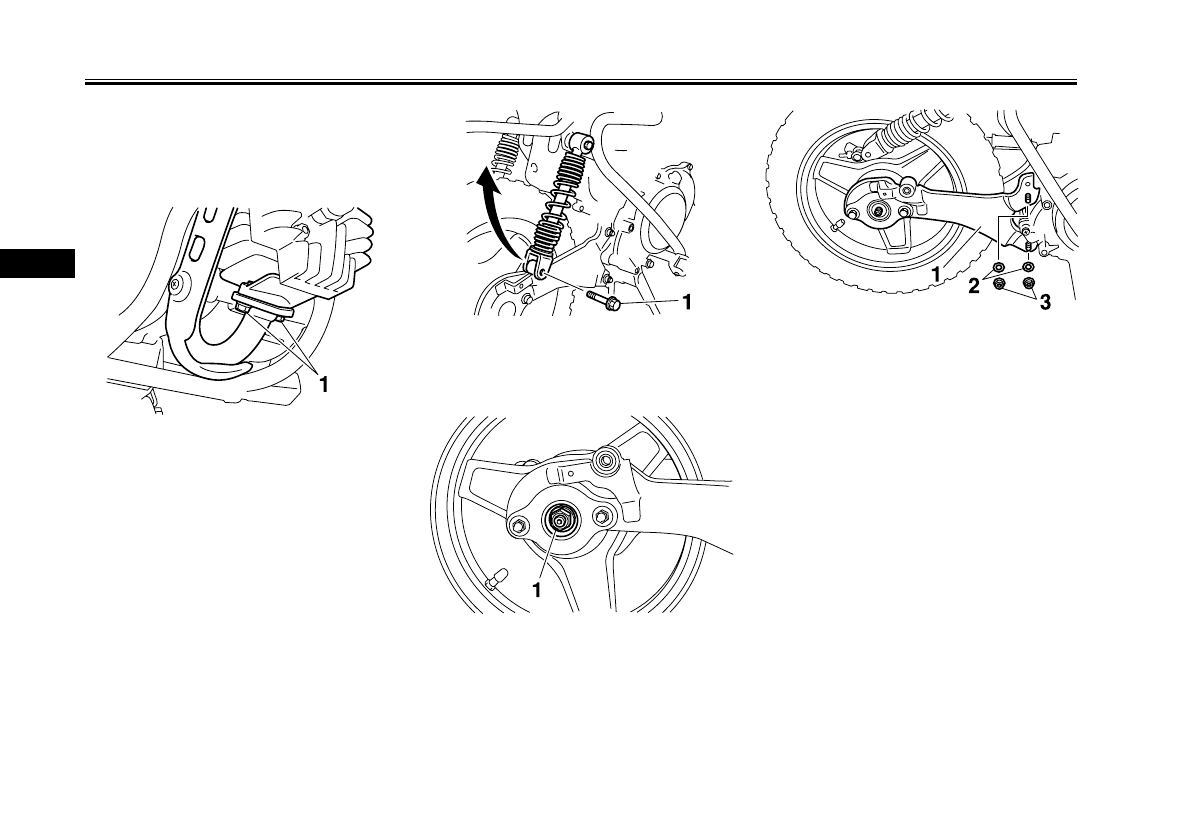

6.  Удалите  болты  выпускного  коллектора,

затем снимите выпускную камеру.

1.  Болт выпускного коллектора

7.  Удалите  крепежный  болт  правого  зад-

него амортизатора, затем отклоните за-
дний  амортизатор  вверх,  как  показано
на рисунке.

1.  Крепежный болт заднего амортизатора

8.  Задействовав  задний  тормоз,  отверни-

те осевую гайку.

1.  Осевая гайка

9.  Удалив  гайки  и  шайбы,  снимите  задний

рычаг.

1.  Задний рычаг
2.  Шайба
3.  Задняя гайка рычага

10. Потяните  колесо  вправо,  чтобы  отде-

лить  его  от  конечного  картера  коробки
передач, а затем снимите колесо.

Как установить заднее колесо

1.  Нанесите  тонкое  покрытие  смазки  на

основе  литиевого  мыла  на  шлицы  ко-
нечного картера коробки передач и сту-
пицу колеса.

2.  Установите колесо в ступицу колеса.
3.  Установите  задний  рычаг,  поставьте  на

место соответствующие гайки и шайбы.

4.  Установите осевую гайку.
5.  Установите  правый  задний  аморти-

затор,  поставьте  на  место  крепежный
болт.

6-21

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕЛКИЙ РЕМОНТ
