3-23
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
ПРИМЕЧАНИЕ
Хотя общее количество щелчков механизма
регулировки при настройке сжатия и отбоя мо-
жет немного отличаться от приведенных выше
значений по причине некоторых отклонений,
неизбежных в процессе производства, реальное
количество всегда отражает полный диапазон
регулировки. Для достижения максимальной
точности при настройке рекомендуется под-
считать общее количество щелчков для каждого
механизма регулировки и при необходимости
скорректировать параметры настройки.
EAU39345
Регулировка амортизатора
Узел амортизатора мотоцикла оборудован коль-
цом регулировки предварительного сжатия пру-
жины и винтом регулировки хода отбоя аморти-
затора.
ECA10101
ПРЕДУПРЕЖДЕНИЕ
Во избежание повреждения механизма не пы-
тайтесь поворачивать регулирующие элементы
за пределы максимальных или минимальных
значений настройки.
Предварительное сжатие пружины
Для увеличения степени предварительного
сжатия пружины и, таким образом, повышения
жесткости подвески, поворачивайте регулиро-
вочное кольцо в направлении (а). Для уменьше-
ния степени предварительного сжатия пружины
и снижения жесткости подвески поворачивайте
регулировочное кольцо в направлении (b).
1 2 3 4
5 6 7
1
2
3
4
(a)
(b)

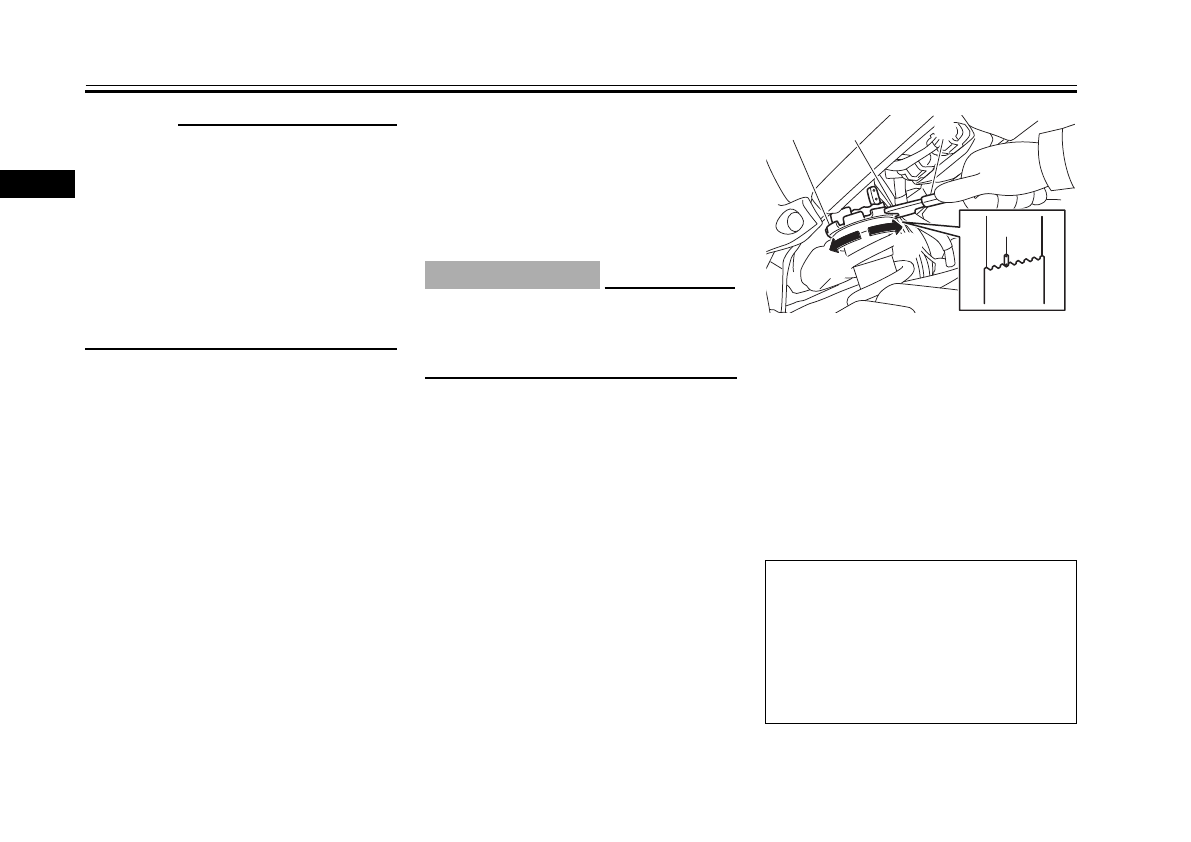

1. Регулировочное кольцо предварительного сжатия
пружины амортизатора
2. Специальный регулировочный ключ
3. Удлинитель
ключа
4. Индикатор
положения
●
Необходимо совместить соответствующую
метку на регулировочном кольце с положе-
нием индикатора на амортизаторе.
●
Для проведения регулировки используйте
специальный ключ и удлинитель, входящие
в стандартный комплект инструментов.
Настройки предварительного сжатия пружи-
ны:
Минимум (мягкая настройка):
1
Стандарт:
3
Максимум (жесткая настройка):
7
