6-15

6

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

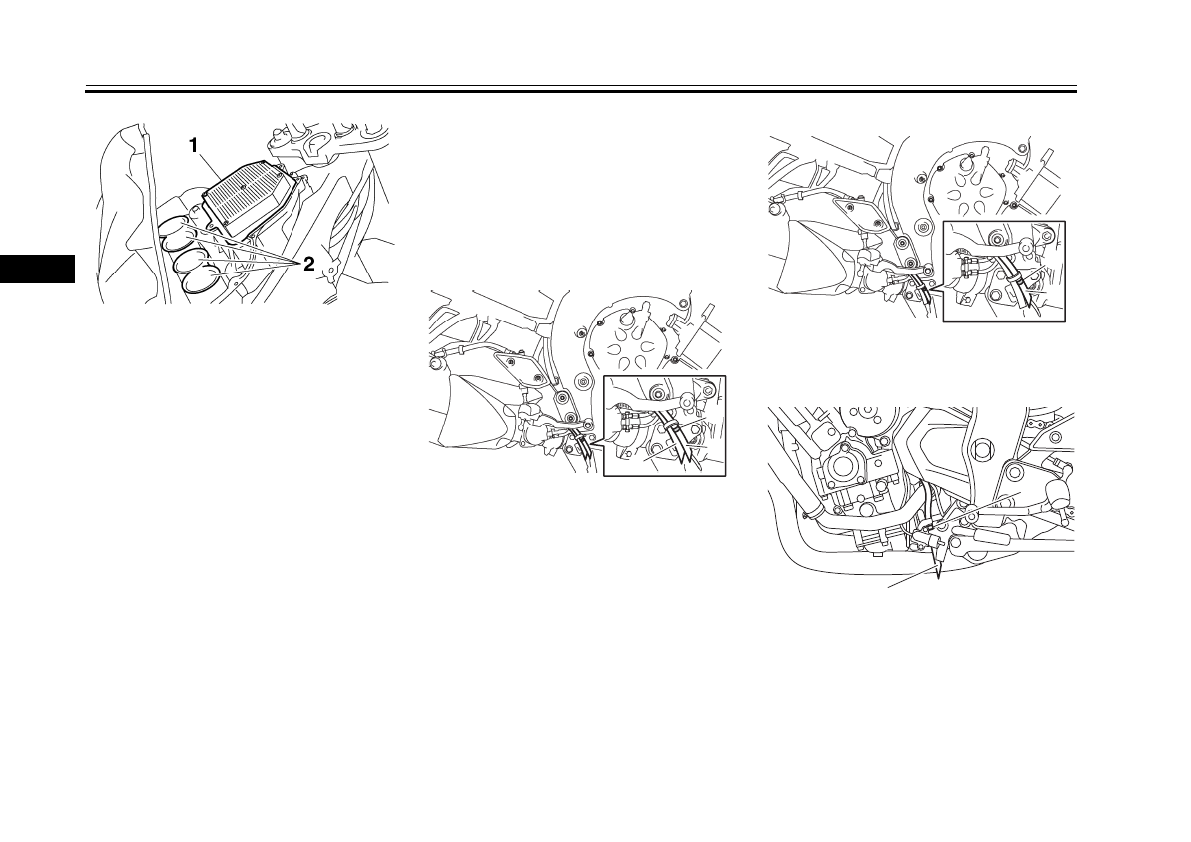

1.  Фильтрующий элемент воздушного фильтра
2.  Впускной коллектор двигателя

7.  Установите в корпус воздушного фильтра

новый фильтрующий элемент.

ПРЕДУПРЕ-

ЖДЕНИЕ:

 Убедитесь в том, что фильтрующий

элемент воздушного фильтра правильно
расположен в корпусе. Не следует включать
двигатель без установленного фильтрую-
щего элемента воздушного фильтра – это
приведет к ускоренному износу цилиндро-
поршневой группы.

[ECA10481]

8.  Установите на место крышку корпуса воз-

душного фильтра и закрепите ее винтами.

9.  Установите на место топливный бак. Убе-

дитесь, что топливные шланги правильно
подсоединены и проложены и не имеют
перегибов. Обязательно проложите шланг
сапуна топливного бака и переливной шланг
так, как они располагались до демонтажа.

ПРЕДОСТЕРЕЖЕНИЕ! Перед установкой то-
пливного бака в исходное положение про-
верьте состояние всех шлангов (например,

топливного шланга, шланга сапуна топлив-
ного бака, переливного шланга) и отсутствие
перегибов. В случае повреждения любого из
них не запускайте двигатель. Обратитесь к
дилеру Yamaha для замены шланга, в про-
тивном случае возможна утечка топлива,
создающая опасность возгорания.

 [EWA11381]

FZ1-N

3

2

1

1.  Шланг сапуна топливного бака
2.  Первоначальное положение (отметка краской)
3.  Переливной шланг топливного бака

FZ1-NA

2

1

1.  Переливной шланг топливного бака
2.  Первоначальное положение (отметка краской)

FZ1-NA

1

2

1.  Шланг сапуна топливного бака
2.  Первоначальное положение (отметка краской)

10. Заверните  болты  крепления  топливного

бака.

11. Установите на место обтекатель топливного

бака и закрепите его болтами.
