Снятие заднего колеса
1. Приподнимите заднее колесо над опорной пове?
рхностью, разместив под двигателем опорный
блок.
2. Ослабьте осевую гайку (1) задней оси.
3. Ослабьте стопорную гайку (2) и регулировочный
болт (3).
4. Снимите осевую гайку и шайбу задней оси.
5. Снимите приводную цепь (4) с ведущей звёздочки,
продвинув заднее колесо вперёд.
6. Снимите ось (5), заднее колесо, левую пластину
регулировки цепи (6), правую пластину регулировки
цепи (7) и боковой фланец с маятника.
Не нажимайте на педаль тормоза при снятом колесе.
Поршень скобы будет выдавлен из цилиндра, что
приведёт к вытеканию тормозной жидкости. Если
это произойдёт, тормозную систему придётся
ремонтировать. Для выполнения этой операции
обратитесь к официальному дилеру Honda.
103

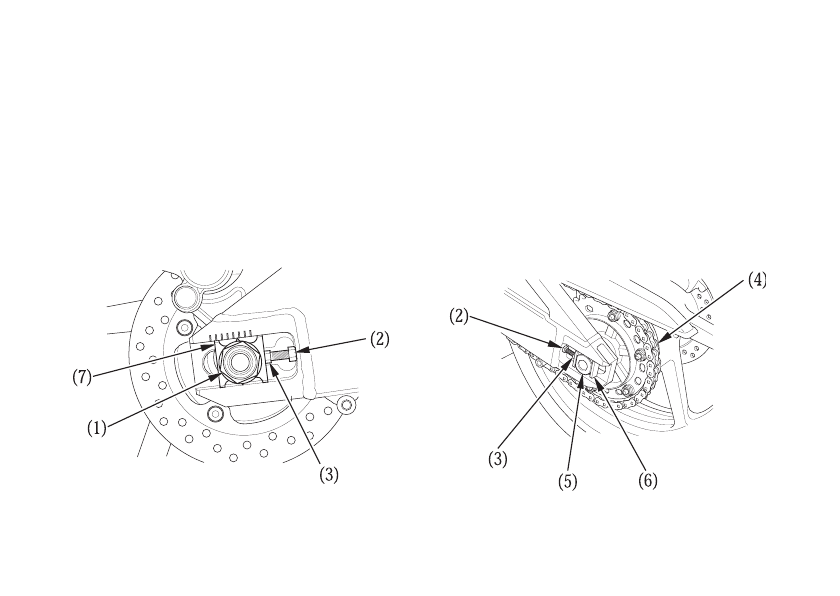

(1) Гайка задней оси
(2) Контргайка
(3) Регулировочный болт
(7) Правая пластина
регулировки цепи
(4) Приводная цепь
(5) Вал оси
(6) Левая пластина
регулировки цепи
