130

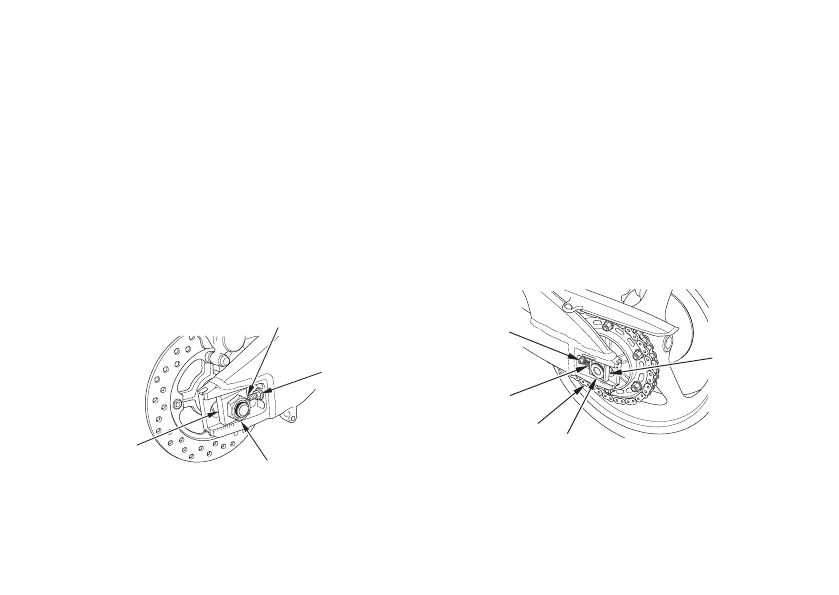

Снятие заднего колеса
1. Поднимите заднее колесо с помощью тали.
2. Ослабьте гайку (1) задней оси.
3. Ослабьте контргайки (2) и регулировочные
болты (3).
4. Снимите осевую гайку и шайбу.
5. Снимите приводную цепь (4) с ведомой
звёздочки, продвинув заднее колесо вперёд.
6. Извлеките ось заднего колеса (5), снимите
заднее колесо, пластину (6) левого регулятора
натяжения цепи, пластину (7) правого
регулятора натяжения цепи и боковые втулки с
качающегося рычага.
(1)
(3)
(7)
(2)
Не нажимайте на педаль тормоза при снятом коле-
се. Поршень суппорта будет выдавлен из цилиндра,
что приведет к вытеканию тормозной жидкости.
Если это произойдёт, тормозную систему придётся
ремонтировать. Не допускайте попадания смазки,
масла или грязи на рабочие поверхности тормоз-
ного диска или колодок. Загрязнение рабочих по-
верхностей приведет к снижению эффективности
торможения или ускорению износа колодок. Для
выполнения этой операции обратитесь к офици-
альному дилеру Honda.
(5)
(3)
(6)
(4)
(2)
(7) Правая пластина
регулировки
натяжения цепи
(1) Гайка задней оси
(2) Контргайки
(3) Регулировочные болты
(4) Приводная цепь
(5) Ось колеса
(6) Левая пластина
регулировки натяжения цепи
