22
13. раСЧеТ раБоЧиХ ХараКТериСТиК
МоТоПоМПЫ
Для расчета рабочих характеристик мо
-
топомпы (Рис.13): расхода воды (произ
-
водительности) в точке разбора, общей
длины трубопроводов, общей высоты
подъема — необходимо использовать
следующие исходные данные.
Исходные данные:
• Производительность мотопомпы мак
-
симальная
Q
– 133 л/мин.
• Максимальная высота всасывания –
8 м.
• Высота расположения мотопомпы
над уровнем водоема (емкости) –
H
S
(м).
• Высота точки разбора воды над вса
-
сывающим патрубком –
H
D
(м).
• Длина всасывающего рукава от уров
-
ня водоема до всасывающего патруб
-
ка –
L
S
(м)
• Длина напорного рукава от напорно
-
го патрубка до точки разбора воды –
L
D
(м)
• Гидравлические потери элементов
напорного трубопровода
K
(м).
• График зависимости производитель
-
ности мотопомпы от высоты подъема
H
Э
(Рис. 14).
Значения гидравлических потерь эле
-
ментов напорного трубопровода приве
-
дены в таблице 3.
ТаБЛиЦа
3.
Значения гидравлических потерь (К)
Тип
соединения
Вид
соединения
Гидравли-
ческие
потери (К)
Кран
полностью
открытый
1 м
Т-образный
переходник
3 м
Разворот
на180º
2,5 м
Поворот на
90º
2 м
Изгиб на 45º
1,5 м

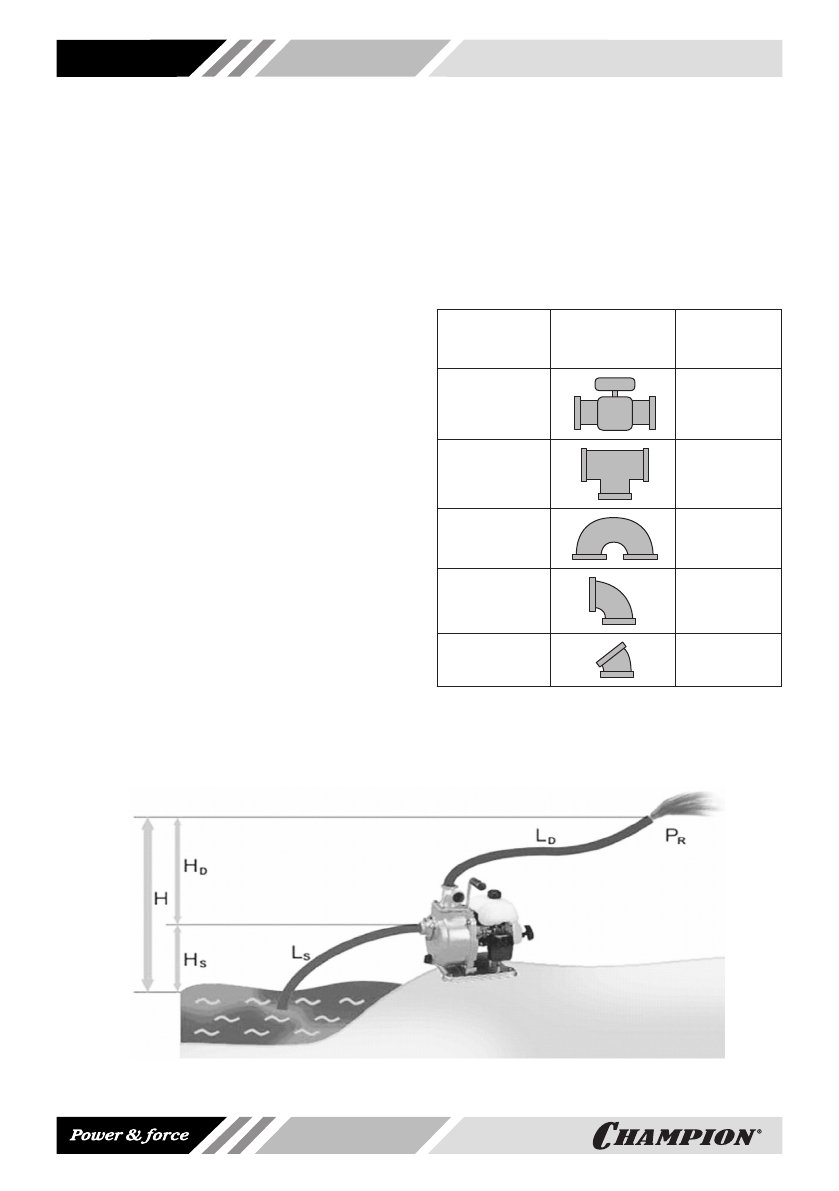

рис.13 определение рабочих характеристик мотопомпы
Характеристики
