11

8.СБОРКА

Двигатель,  редуктор  и  рама  с  рукоятка

-

ми  мотобура  собраны  и  настроены  на

заводе-изготовителе.  Для  работы  необ

-

ходимо  установить  шнек  и  удлинитель

(при  необходимости).  Корпус  редуктора

должен  быть  заполнен  смазкой  на  заво

-

де-изготовителе.  Для  сборки  мотобура

выполните следующее:
1.  Выкрутите  болт  (А)  под  блоком  ре

-

дуктора  и  проверьте  наличие  смазки

(Рис.  2).  При  необходимости  добавь

-

те  50-100  г  универсальной  смазки

(CHAMPION EP-0) (Рис. 15).

А

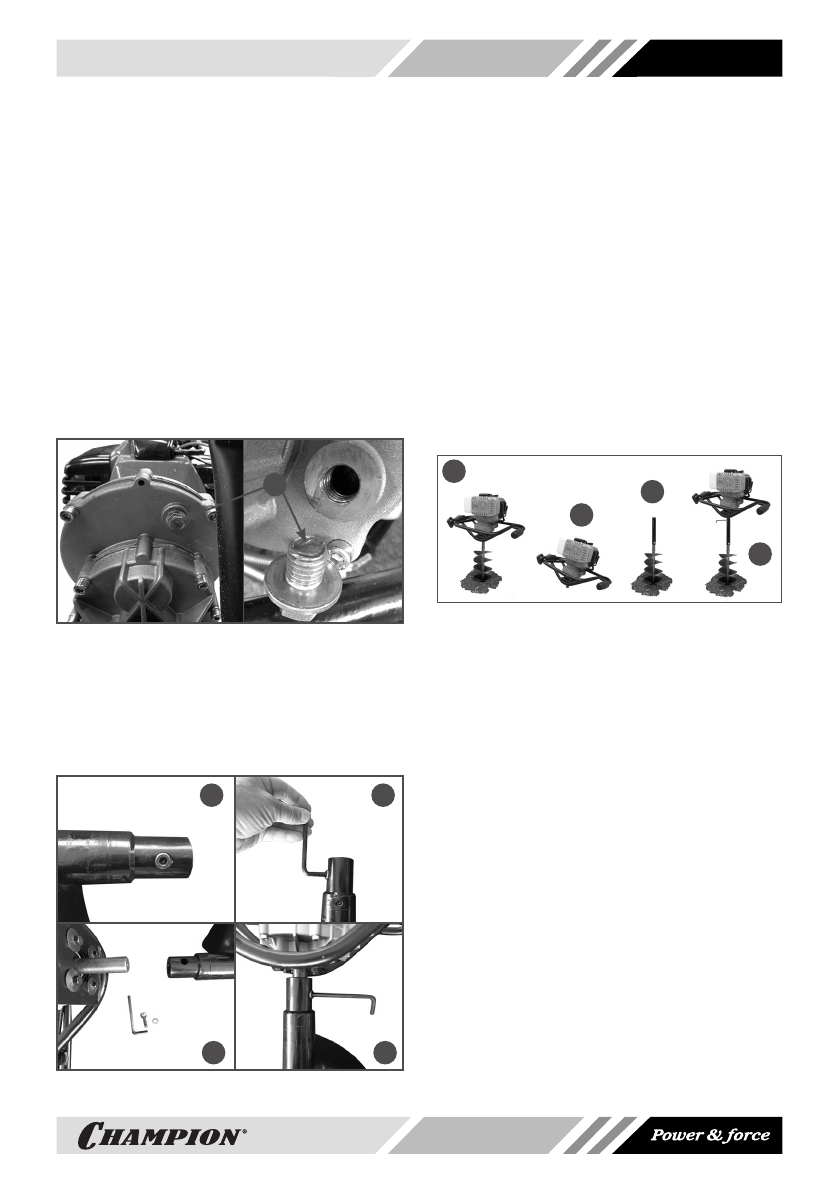

Рис. 2 Проверка наличия смазки

2.  Осторожно  расположите  двигатель

на  ровной  поверхности  глушителем

вниз.

3.  Снимите  крепеж  со  шнека  (Рис.  3А,

3В).

Рис. 3 Установка шнека

4.  Вставьте  узел  шнека  в  вал  отбора

мощности редуктора.

5.  Совместите  крепежное  отверстие

вала  отбора  мощности  с  крепежным

отверстием шнека (Рис. 3С).

6.  Закрепите  шнек  на  валу  отбора

мощности  с  помощью  прилагаемо

-

го  крепежа  и  надежно  затяните  его

(Рис. 3D).

При установке удлинителя:

1.  Пробурите  скважину  в  земле  глуби

-

ной  30-50  см  (Рис.  4А).  Остановите

двигатель.

А

В

С

D

Рис. 4 Установка удлинителя

2.  Снимите  крепеж  шнека  (Рис.  3).  От

-

соедините  двигатель  от  шнека  и

уберите  его  в  сторону.  Двигатель

должен  опираться  на  грунт  рамой  с

рукоятками и валом отбора мощности

(Рис. 4В).

3.  Снимите крепеж удлинителя.
4.  Вставьте  удлинитель  в  вал  шнека,

совместите  отверстия,  затем  уста

-

новите  крепеж.  Надежно  затяните

(Рис. 4С).

5.  Установите  двигатель  на  вал  удли

-

нителя  и  закрепите  его  крепежом,

снятым  в  п.3.  Надежно  затяните

(Рис. 4D).

А

B

C

D
