2.

Регулировка  зазора  конической  зубчатой  передачи  в  ходовой  части  (см.

рисунок)


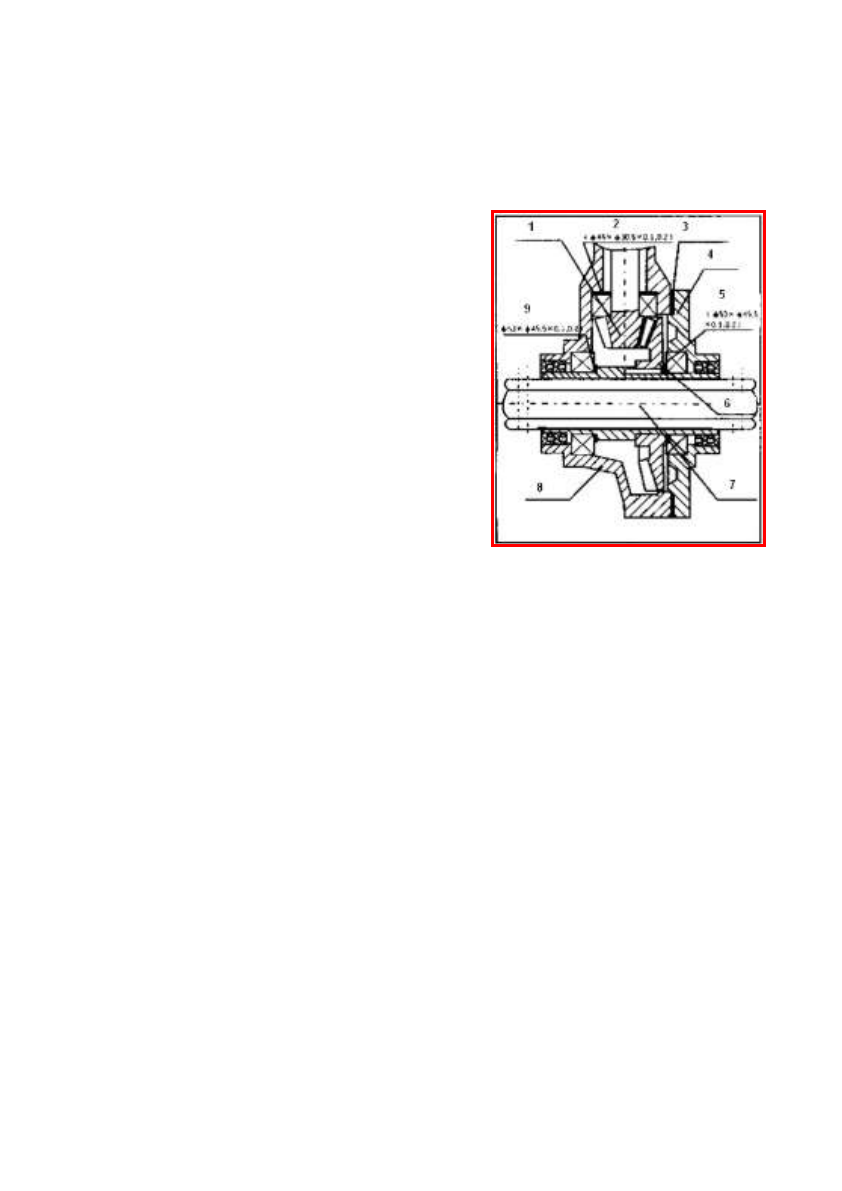

Рисунок. Структурная схема конической зубчатой передачи в ходовой
части


1. Шестерня I
2. Регулировочная прокладке II
3. Вулканизированная бумага II
4. Верхняя крышка
5. Регулировочная прокладка III
6. Шестерня П
7. Шестигранный вал
8. Выходная коробка
9. Регулировочная прокладка

1)

Если  боковой  зазор  зубчатой
передачи

Δ<0,05,

необходимо

увеличить

зазор,

увеличив

регулировочную  прокладку  I,  и
изменить

положение:

вулканизированной  бумаги  II  и
регулировочной  прокладки  Ш  для  обеспечения  осевого  люфта
передачи ІІ на уровне 0,05-0,15.

2)

Если  боковой  зазор  зубчатой  передачи  Δ>0,3,  следует  уменьшить
регулировочную  прокладку  I,  одновременно  обеспечивая  осевой
люфт  передачи  II  на  уровне  0,05-0,15,  или  увеличить
регулировочную прокладку  II и обеспечить осевой  люфт передачи I
на уровне 0,05-0,15.

2. Отладка реверсного механизма и троса

При  обнаружении  неисправности  обратного  хода  мотоблока  необходимо
отрегулировать реверс или механизм и трос. См. Раздел 3.

Примечание:

1.

Возьмитесь  за  ручку  реверса  и  отпустите  ее  2-3  раза,  чтобы  включить
передачу.  Если  включить  передачу  не  получается,  изменяйте
положение ручки, пока передача не включится,

2.

Во  время  движения  мотоблока  отпустите  ручку  реверса:  реверсивный
механизм  должен  вернуться  в  первоначальное  положение  без
появления  ненормального  звука  в  коробке  передач,  в  противном
случае может произойти повреждение шестерней.

3. Отладка троса сцепления

По  истечении  некоторого  времени  эксплуатации  рабочие  характеристики
сцепления  понижаются  из-за  износа  узла  трения  и  вилки  выключения
сцепления. Отрегулируйте трос сцепления. См. Раздел 3.
