3.2.2.

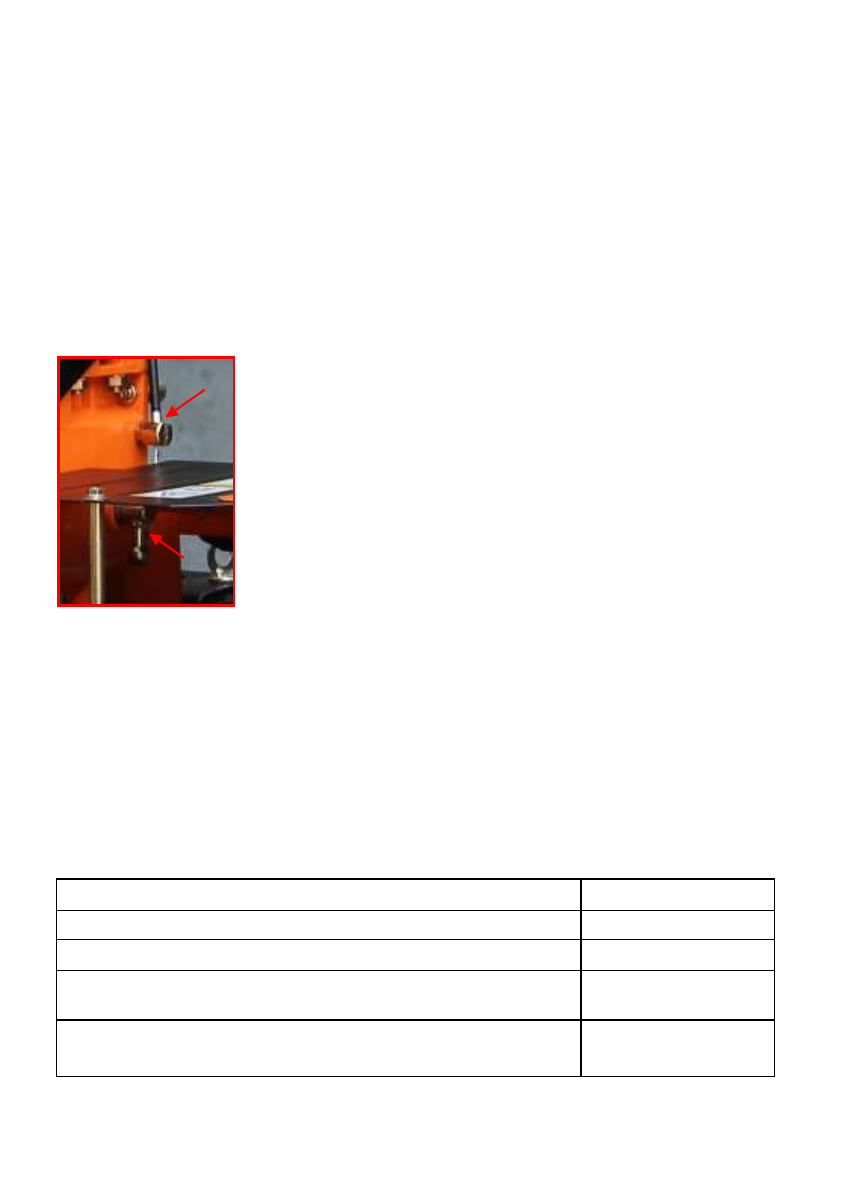

Регулировка троса реверсного механизма (см. рисунки 5 и 6)

1. Отвинтите крепящие болты.
2. Вверните винт по часовой стрелке до упора.
3.  Вставьте  трос  в  боковой  вал  реверсного  механизма  коробки  передач  и

убедитесь, что шарнир поручня вошел в отверстие вилочного вала.

4.  Потяните  реверсный  вилочный  вал  против  часовой  стрелки,  встаньте

трос  в  узкое  пространство  боковой  реверсной  головки  коробки
передач,  убедитесь,  что  головка  трубки  направлена  в  отверстие
головки провода.

5. Освободите  винт и придержите его,  освободите  рукоятку  реверса до тех

пор,  пока  сила  пружины  в  сцеплении  сможет  вернуть  в
первоначальное положение ручки, затем вкрутите стопорную гайку.

 6

. Регулировка троса дросселя – на самом тросе.

3.3 Порядок эксплуатации

:

1.

Проверка и заправка

1.  Убедитесь,  что  все  соединительные  болты  находятся  в  свободном

положении,  зафиксируйте  соединительные  болты  при  достижении
моментов сил, указанных в таблице 3.

Таблица 3

Наименование

Момент (H.м)

Фланец двигателя

20

– 25

Фланец коробки передач

35

– 40

Крепящие болты на задней части приводного вала
коробки передач

10

– 12

Крепящие болты вала реверсного механизма коробки
передач

26

– 40
