Ред. 6



13

7.

Установите удлинитель ручки переключения передач на его основу.

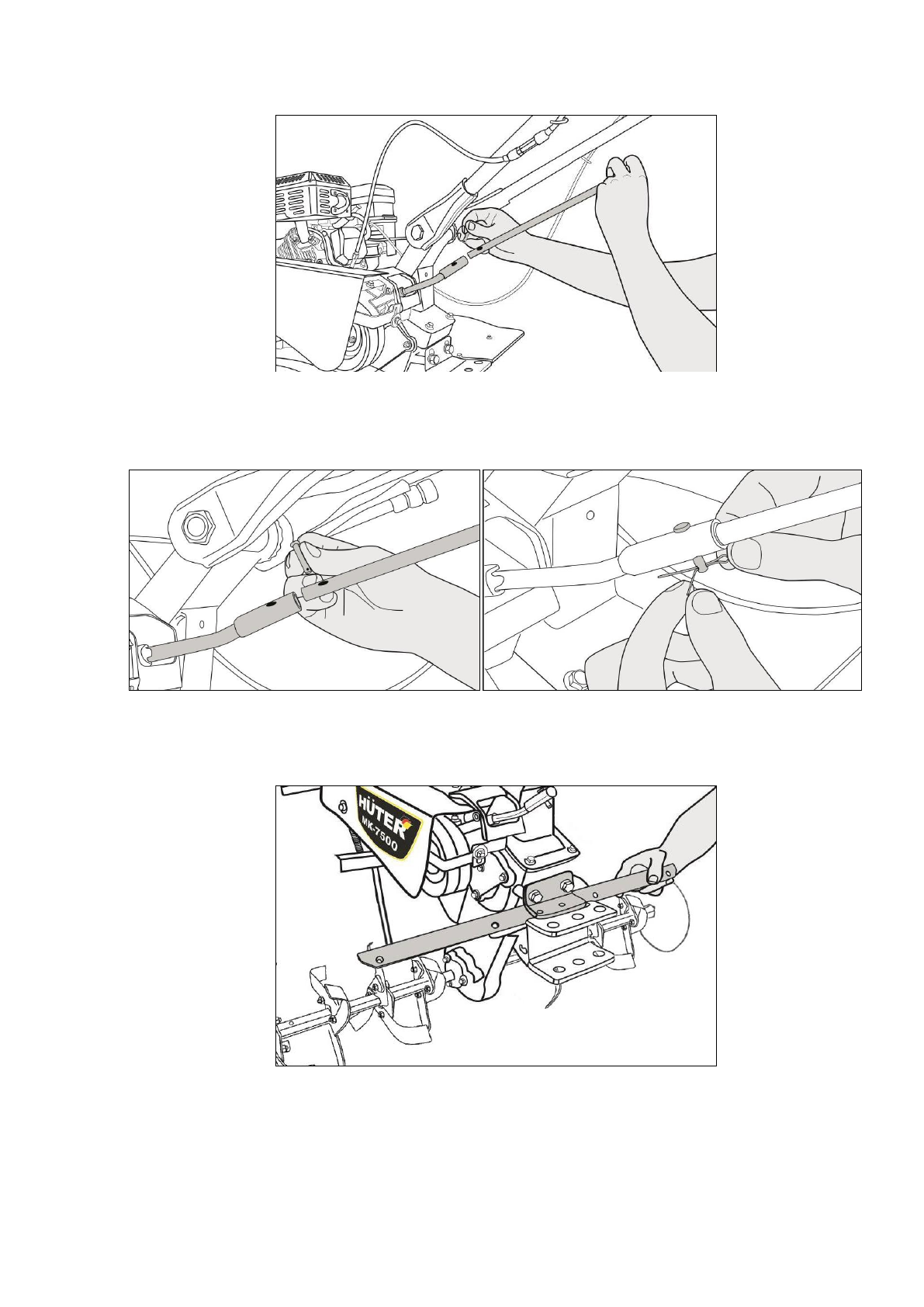

Рис. 8. Установка рукоятки переключения передач





8.

Закрепите  рукоятку  при  помощи  специального  пальца.  Зафиксируйте

палец при помощи специального шплинта из комплекта.



Рис. 9. Фиксация пальца рукоятки переключения передач



9.

Установите  заднюю  балку  для  крепления  крыльев,  используя  для  этого

болты и гайки из комплекта



Рис. 10. Установка задней балки крепления крыльев
