Ред. 6



11

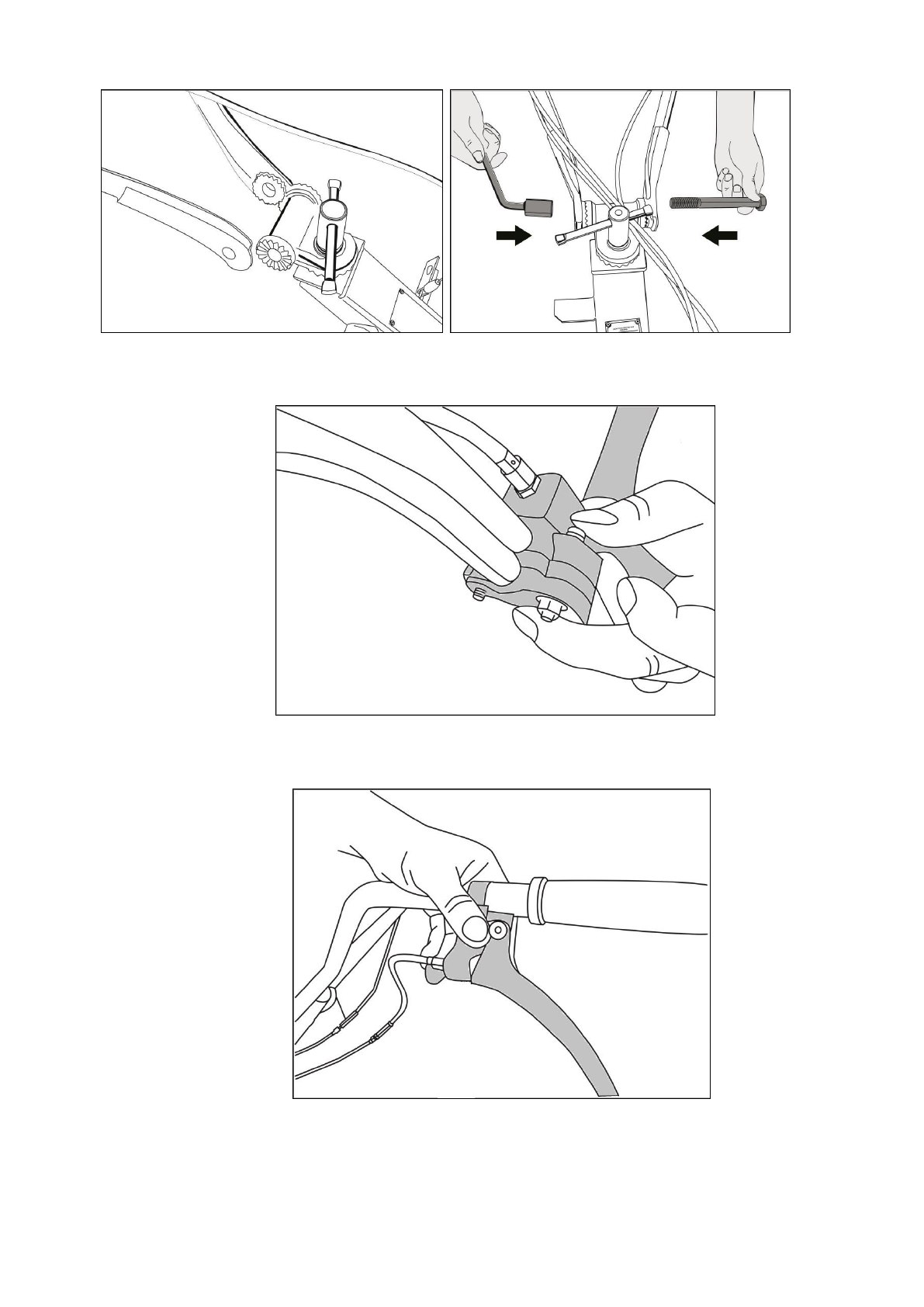

Рис. 4. Установка верхней части рукоятки управления

2.

Установите  на  правую  рукоятку  управления  ручку  сцепления  (для

7800PRO).



Рис. 5. Установка рукоятки

3.

Установите  на  левую  рукоятку  управления  ручку  разблокировки

дифференциала (для 7800PRO).



Рис. 6. Установка рукоятки
