3.

При  помощи  болтов  из  комплекта  соберите  фрезы.  Лезвия  необходимо

устанавливать заточенной стороной по ходу движения агрегата.

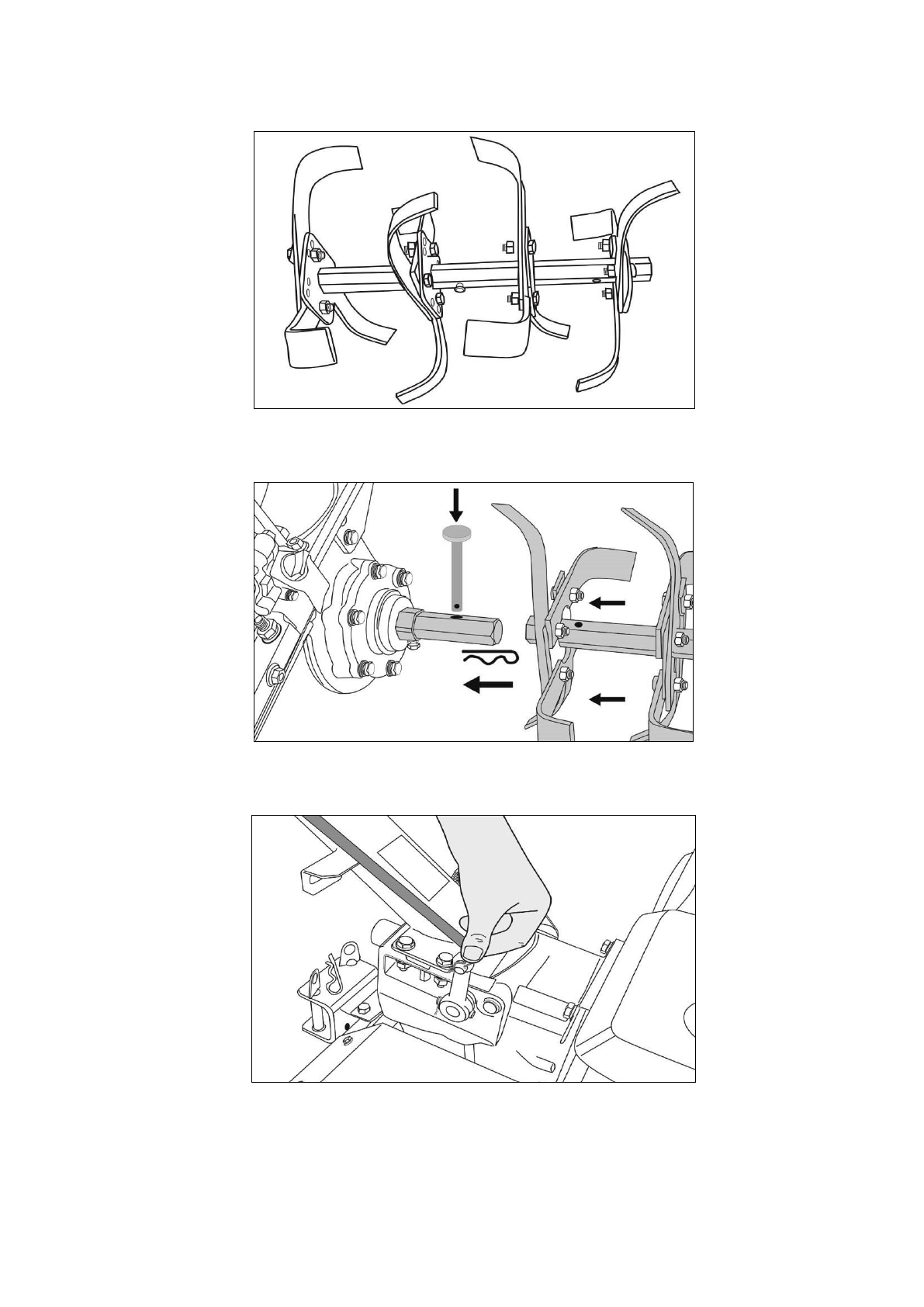

Рис. 5. Фреза в сборе

4.

Установите  фрезы  на  шестигранный  вал  для  крепления  фрез  при  помощи

пальца и шплинта.



Рис. 6. Установка фрезы

5.

Используя  палец  со  шплинтом,  зафиксируйте  рычаг  переключения  передач

на кронштейне рукоятки;



Рис. 7. Установка рукоятки переключения передач
