www.huter.su





10

6.

СБОРКА И РЕГУЛИРОВКА

1.

Установите  рукоятки  управления  на  кронштейн  и  отрегулируйте  по  высоте.

Используя  специальный  болт  из  комплекта,  закрепите  рукоятку  в  нужном
положении.

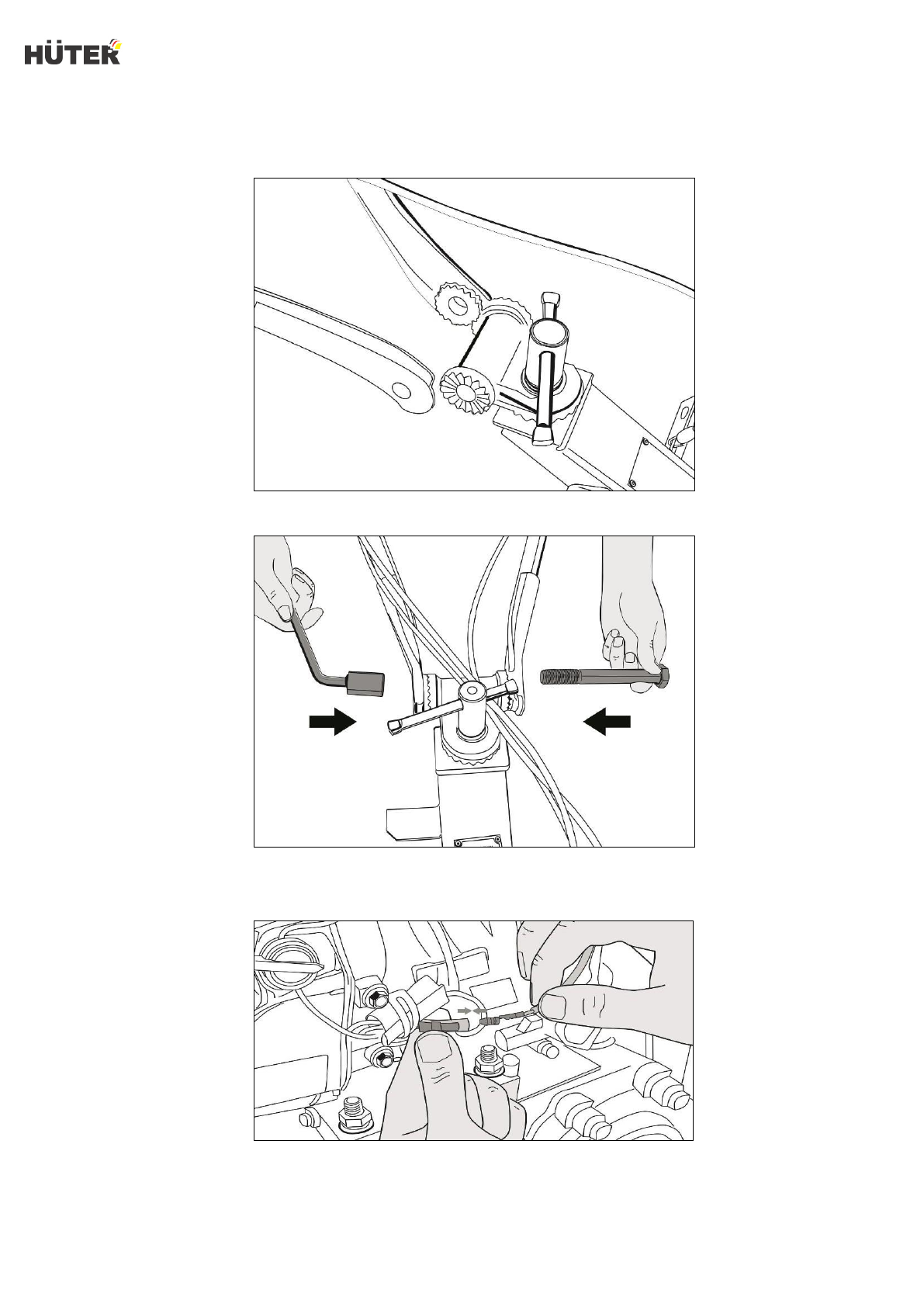

Рис. 2. Установка рукоятки управления







Рис. 3. Фиксация рукоятки управления



2.

Соедините  клемму  выносной  кнопки  включения  зажигания  с  клеммой  на

основной ручке выключения зажигания



Рис. 4. Соединение клеммы выносной кнопки стартера
