5  Устройство  морозильника

5.1 Основные узлы и детали морозильника показаны на рисунках 1, 1а, 1б.

5.2 Морозильник выпускается с электрозащитой класса «0» – без устройства

для заземления или класса «1» – с устройством для заземления (рисунок 2).

5.3  На  лицевой  поверхности  столешницы  установлен  блок  сигнализации  и

управления, в конструкцию которого входят:

– выключатель клавишный – переключатель режимов замораживания и хра

-

нения с индикаторами трех цветов свечения: красного (аварийный режим), жел

-

того (режим замораживания), зеленого (режим хранения).

5.4    Температурный  режим  устанавливается  ручкой  датчика-реле  темпера

-

туры. Установка ручки в положение, гарантирующее обеспечение технических

параметров выполняется изготовителем.

5.5 В морозильнике предусмотрена возможность перенавески двери на  ле

-

востороннее открывание. Операция по перенавеске двери выполняется механи

-

ком ремонтной организации за дополнительную плату.

6  Подготовка  к  работе

6.1 Перед пользованием морозильником необходимо выполнить следующие

работы:

– морозильник освободить от упаковочного материала;

–  установить  морозильник  вдали  от  источников  тепла  (кухонных  плит,  ду

-

ховок,  каминов),  в  хорошо  проветриваемом  месте.  Не  допускайте  воздействия

прямых  солнечных  лучей.  Следите,  чтобы  во  время  эксплуатации  доступ  воз

-

духа к отверстиям для вентиляции не был перекрыт и затруднен;

–  для  самопроизвольного  закрывания  двери  следует  незначительно  накло

-

нить  морозильник  от  3  до  5  мм  в  сторону  конденсатора  (за  счет  регулировки

опор). Для хорошей работы морозильника важно, чтобы он находился на ровной

плоскости. После установки морозильника на место регулируйте его положение;

– вымыть, протереть и проветрить морозильник согласно разделу «Техниче

-

ское обслуживание»;

–  внесенный  с  мороза  морозильник  можно  включать  в  работу  только  через

6 часов выдержки при комнатной температуре.

6.2 Перед включением морозильника в сеть необходимо убедиться в соответ

-

ствии напряжения, указанного на табличке на задней стенке морозильника, на

-

пряжению сети. Сетевой шнур после подключения к розетке должен находиться

в свободном состоянии.

1

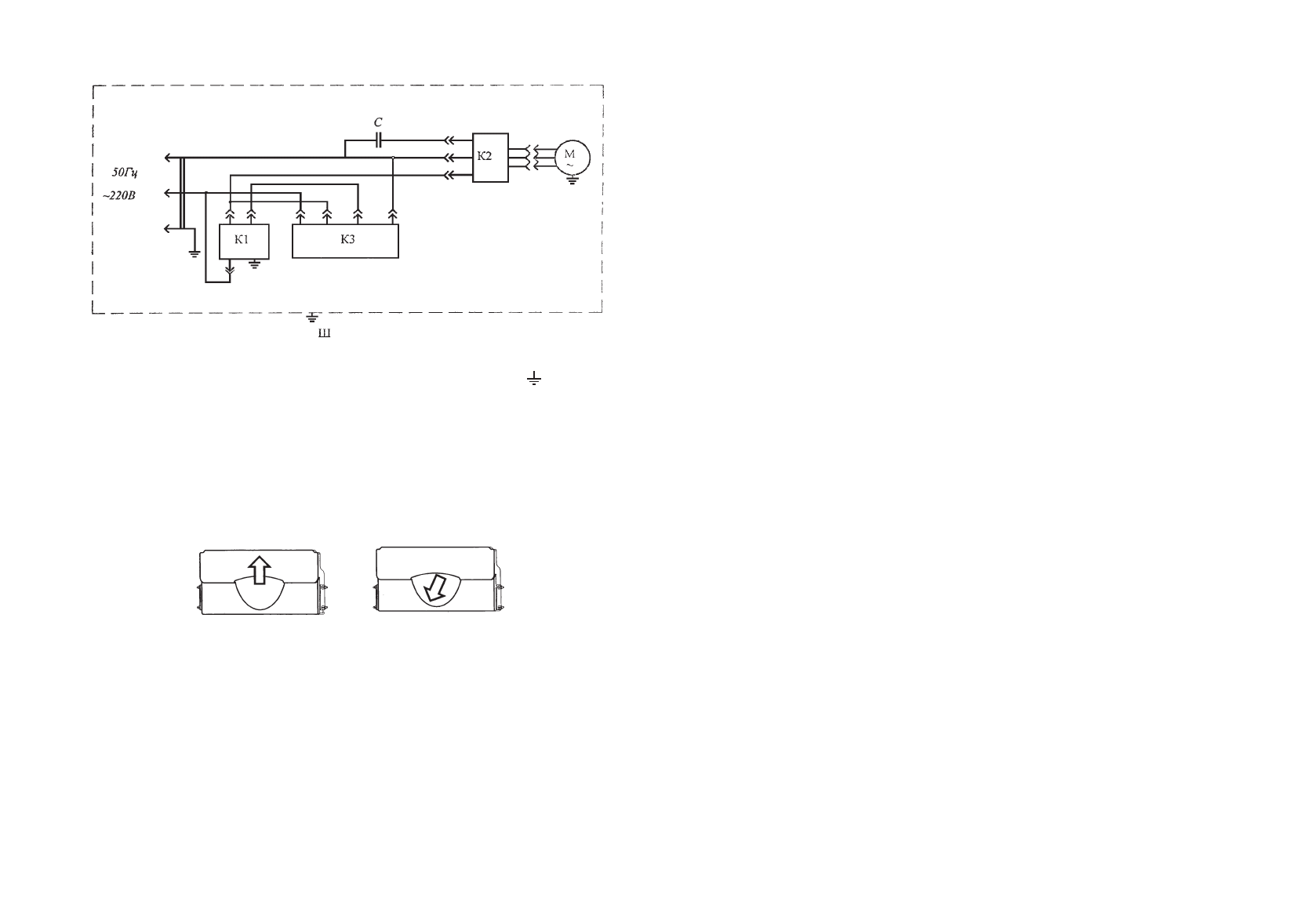

К1 – датчик-реле температуры; К2 – пускозащитное реле; К3 – блок сигнали

-

зации и управления; М – компрессор; Ш – шкаф; С – конденсатор;     – заземле

-

ние для морозильников с защитой класса 1

Примечание

 – Допускается отсутствие на изделии конденсатора С.

Рисунок 2 – Схема электрическая соединений

Рисунок 3 – Открывание панели-шторки
