When unpacked, check that the mains voltage is the same as that indicated on the
data plate.

2)

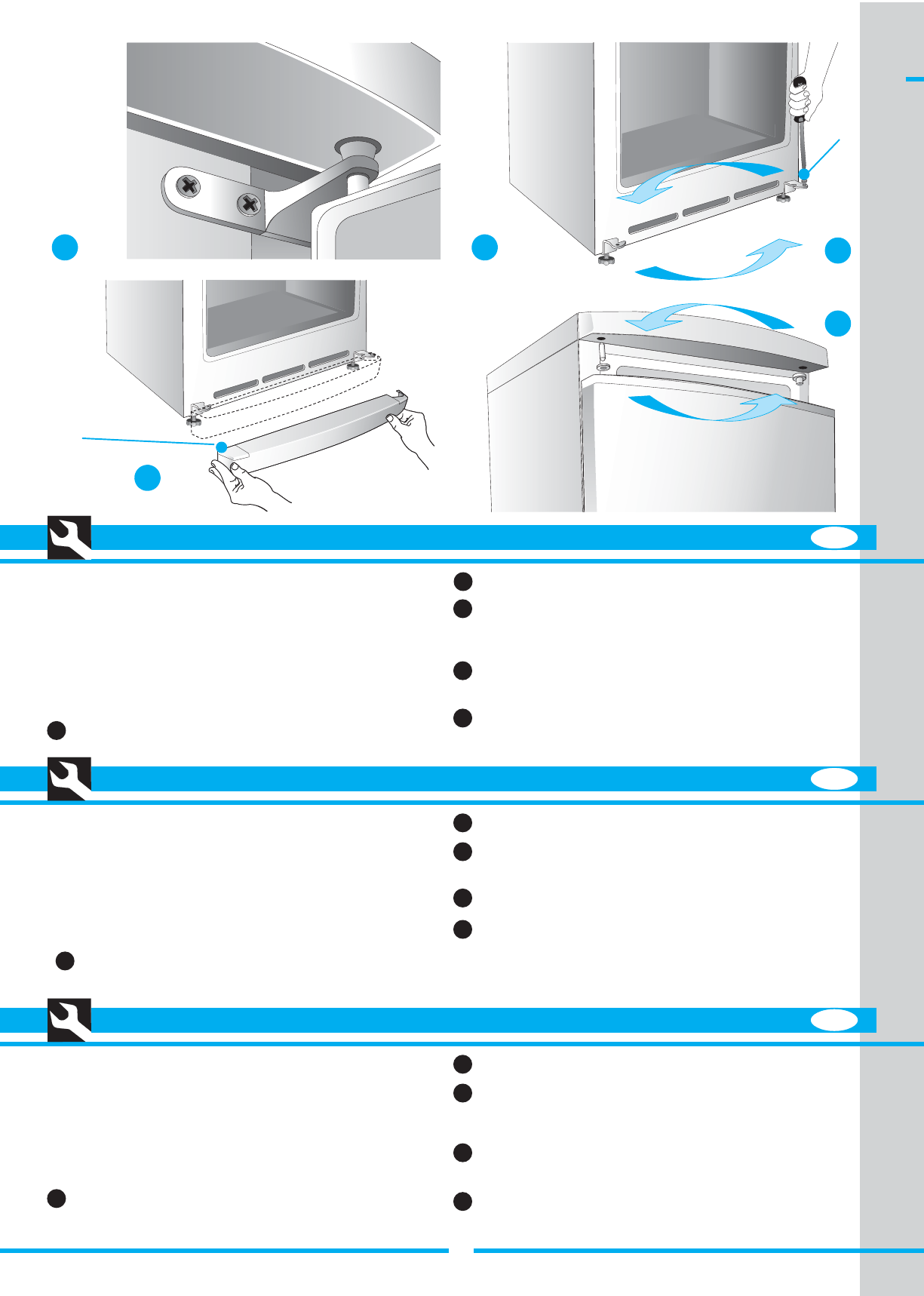

If the door opening is as required, pass to Point 3. If not, invert the hinge points.
It is advisable to position the appliance horizontally for this operation, carefully
and very gently placing it on its back, using special stoppers to prevent squashing
the condenser and damaging the compressor unit.

Dismount the central hinge and simultaneously remove the upper door and the lower

door, close the slot using the cover positioned on the oposide side.

Remove the pin “A” and the washer of the lower hinge.

Dismount the lower plinth pulling lightly on the whole surface, cover the slot “B” of

the hinge with the cap supplied and remove the opposite cap.

Remove the lower hinge and remount the one supplied on the opposite side.

Unscrew the upper pin and screw it onto the opposite side.

1)

Una volta sballato controllare che la tensione di rete sia la stessa indicata sulla
targhetta caratteristiche.

2)

Se l’apertura delle porte è secondo l’esigenza passare al Punto 3.
In caso contrario invertire i punti di incernieramento. Per questa operazione è con-
sigliabile posizionare l’elettrodomestico in orizzontale adagiandolo molto delica-
tamente sullo schienale, usando appositi spessori per evitare lo schiacciamento del
condensatore e il danneggiamento del gruppo compressore.

Smontare la cerniera centrale e togliere simultaneamente la porta superiore e la porta
inferiore, chiudere l’asola utilizzando il coperchio posizionato sul lato opposto.

Togliere il perno “A” e la rondella dalla cerniera inferiore.

Smontare lo zoccolo inferiore esercitando una lieve trazione sù tutta la superficie,

coprire l’asola “B” della cerniera con il tappo in dotazione ed estrarre il tappo

opposto.

Togliere la cerniera inferiore e rimontare sul lato opposto quella fornita in dotazio-

ne.

Svitare il perno superiore e avvitarlo sul lato opposto.
