Установочные размеры

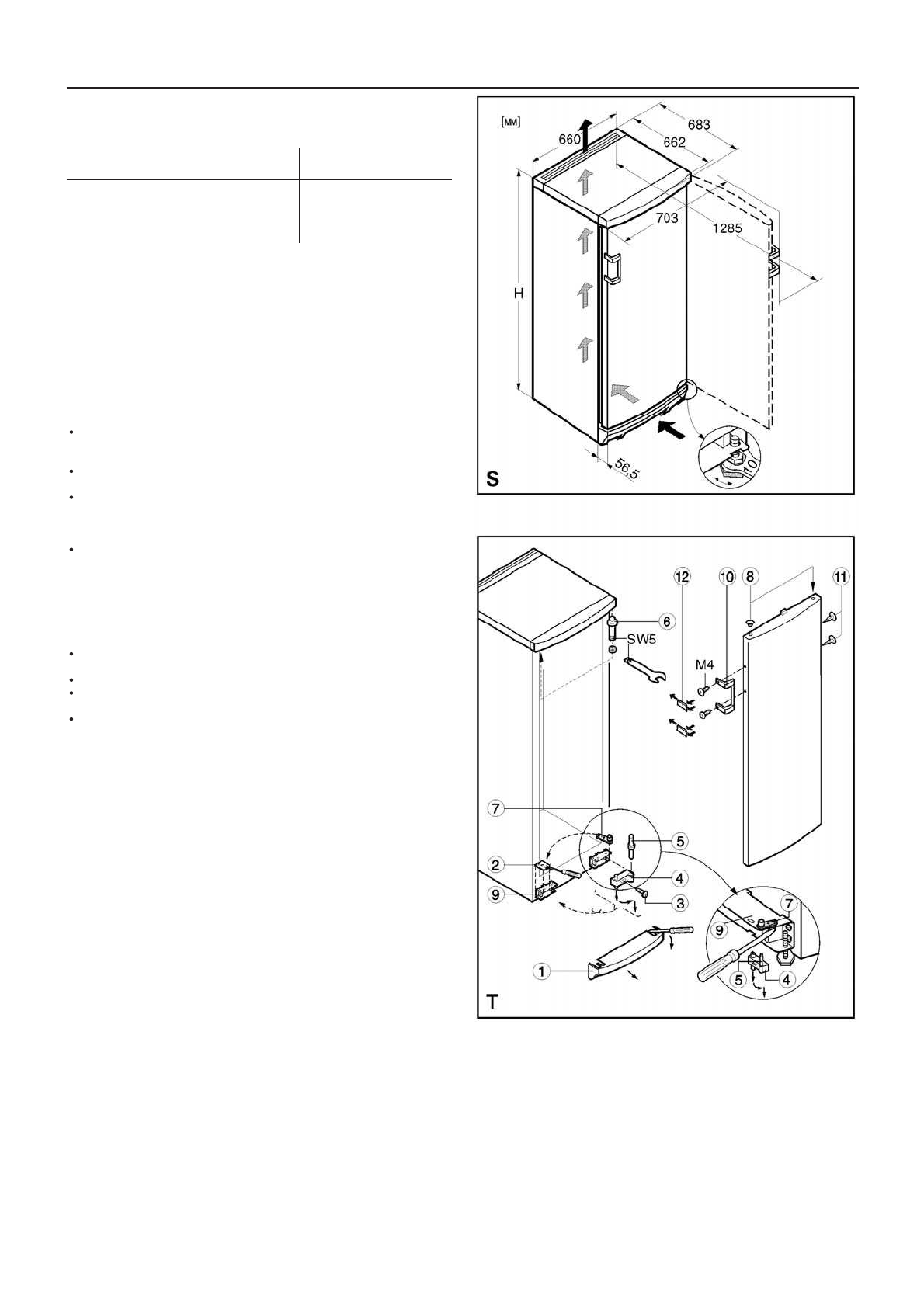

Наружные размеры морозильника указаны на рис.
S
, находящемся на его задней стенке, и в ни-
жеприведенной таблице.
Номер модели и ее емкость в литрах указаны
Высота
Н
на табличке с техническими характеристиками.
(мм)
190
(20…)
1250
235/236
(24…)
1447
289/282
(29…)
1644
325/327
(33…)
1841
Замечания по установке
- Не устанавливайте данный морозильник в непосредственной близости от другого холодиль-
ника-морозильника. Это важно учитывать для предотвращения образования водоконденсата
и, как следствие, повреждения оборудования.
- Это не относится к моделям с подогревом боковой стенки (например, GSND), которые мож-
но устанавливать в непосредственной близости от другого холодильника-морозильника; эти
морозильники предназначены для установки по технологии Side-by-Side. Указания по уста-
новке находятся в пакете для принадлежностей, прилагаемом к холодильнику-морозильнику
с подогревом боковой стенки.
Изменение стороны расположения петель дверцы
Рис.
Т
. При необходимости петли дверцы можно перенести на другую сторону следующим об-
разом:
Откройте дверцу морозильника, открутите отверткой цокольную планку (1) и снимите ее.
- При помощи отвертки снимите крышку (2). Закройте дверцу.
- Выкрутите болт М5 (3).
Вытяните компонент петли (4) с шарнирным болтом (5) из нижней части.
- Откройте дверцу, приподнимите ее снизу и снимите, при этом не потеряйте распорную втулку.
Перенесите все элементы крепления на другую сторону дверцы.
- Удалите верхний шарнирный болт (6) и вставьте его с другой стороны. Для этого используй-
те прилагаемый гаечный ключ.
- Днище: С помощью отвертки удалите шайбу (7), и установите ее с другой стороны.
Снова установите дверцы:
- Выньте заглушки (8) из узлов крепления дверцы и вставьте их с другой стороны.
- Навесьте верхнюю дверцу на шарнирный болт (6), при этом не потеряйте распорную втулку.
Закройте дверцу.
- Разверните компонент петли (4) на 180°, извлеките шарнирный болт (5), поверните на 180° и
установите обратно. Установите оба компонента в петлю (9): вставьте болт в узел крепления
дверцы через петлю, наклоните компонент петли внутрь, сдвиньте вверх и закрепите винтом
(3).
Выровняйте дверцу заподлицо с корпусом холодильника, используя прорезь на петле (9), по-
сле чего затяните винт (3).
Навесьте цокольную планку (1) и, нажимая на нее, установите на место до щелчка.
При открытой дверце вставьте крышку (2) спереди в цокольную планку и установите на мес-
то до щелчка.
Поменяйте местами
дверные ручки
(10) и заглушки (11)*. При открытой дверце осторожно
приподнимите прижимные планки* (12) в передней части и выдвиньте их. Открутите ручки.
Повторную сборку выполняйте в обратной последовательности и установите прижимные
планки на место до щелчка.
Все типы и модели морозильников подвергаются непрерывной модернизации, поэтому мы наде-
емся, что Вы с пониманием отнесетесь к тому, что мы сохраняем за собой право вносить изме-
нения в конструкцию, комплектацию и технологические решения морозильника без уведомления.
9
Указания по установке и модернизации
* Наличие в зависимости от модели и комплектации
