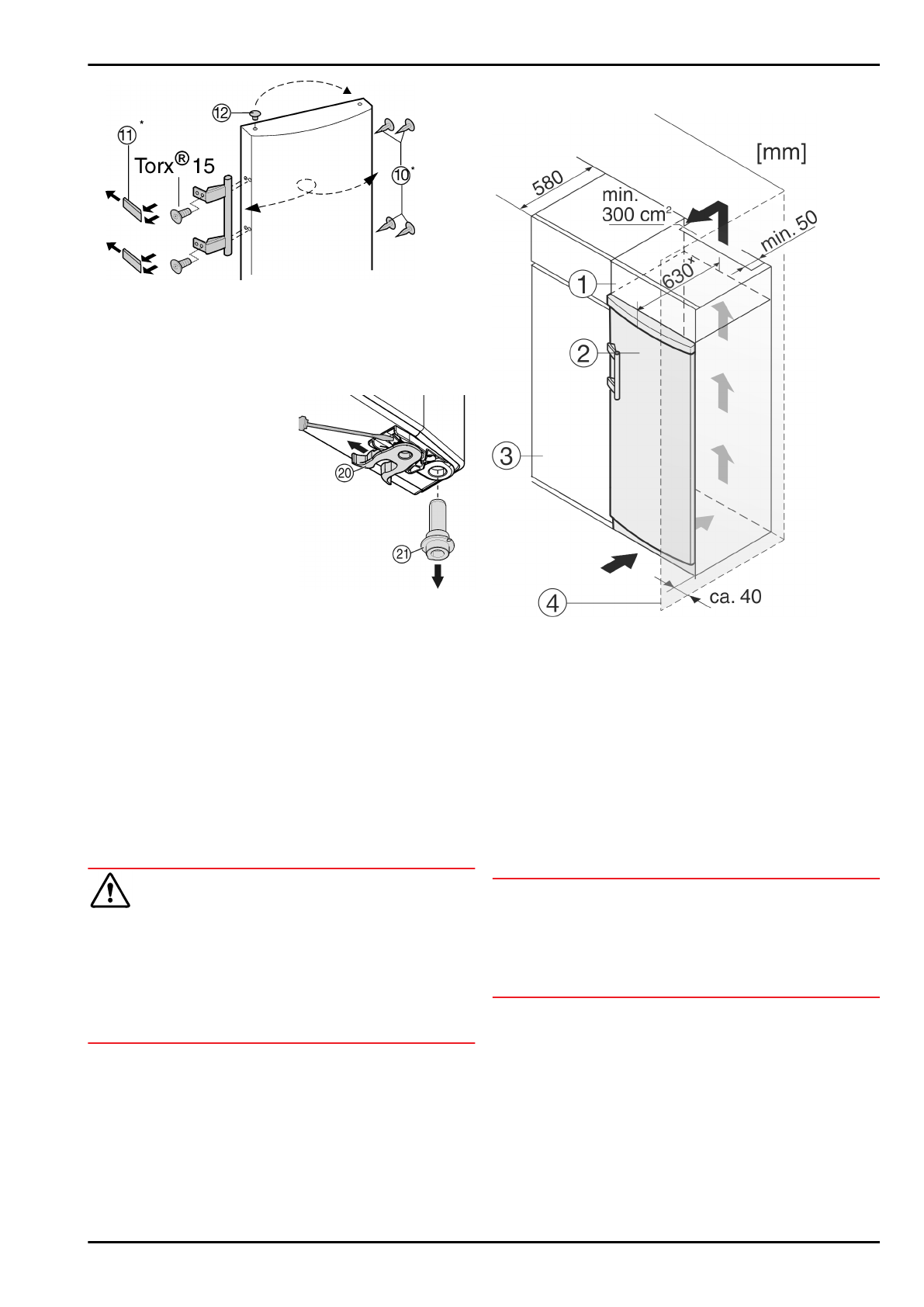

Fig. 8

u

Извлеките  пробку

  Fig.  8  (12)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку,  пробку

  Fig.  8  (10)  и  прижимные

пластины

 Fig. 8 (11).

u

При  установке  прижимных  пластин  следите  за

правильной фиксацией.

u

переставить  пружинный

зажим

  Fig.  9  (20):

Нажмите  вниз  язычок

защелки,  снимите  с  него

пружинный зажим.

u

Вдвиньте

пружинный

зажим  на  новой  стороне

шарнира  до  защелки-

вания.

u

Извлеките

опорный

палец

Fig.

9

(21)

из  втулки  двери  и

вставьте

вместе

с

шайбами  на  противопо-

ложную сторону. Язычок

защелки  должен  быть

направлен  к  внутренней

стороне  двери,  паз  —  к

внешней стороне.

Fig. 9

u

Подвесьте  верхнюю  часть  двери  на  опорный  палец

Fig. 7 (9).

u

Поверните  нижнюю  часть  двери  и  вставьте  опорный

палец

  Fig.  9  (21)  в  опорный  кронштейн.  При  необходи-

мости  покрутите  опорный  палец,  чтобы  он  смог  заско-

чить.

u

Вкрутите  фиксирующий  винт

  Fig.  5  (1)  внизу  в  опорный

палец и затяните (с моментом 4 Нм).

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  опорном  кронштейне  параллельно

корпусу устройства. Для этого выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.4  Установка в кухонную стенку

Fig. 10

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стена

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  размер  увеличивается  на  35  мм

(см. 4.2 Установка устройства) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы  уравнять  устройство

  Fig.  10  (2)  по  высоте  с

кухонной  стенкой,  можно  установить  над  устройством

дополнительный шкафчик

 Fig. 10 (1).

При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  10  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  глубиной  не  менее  50  мм

по всей ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  10  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  40  мм.  Настолько  выступает  ручка

при открытой дверце.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
