u

С  помощью  любого  виль-

чатого  ключа  выведите

устройство  в  устойчивое

положение

посредством

регулируемых  опор  (A)  и

выровняйте  его,  используя

уровень.

Указание

u

Очистите устройство (см. 6.2 Чистка устройства) .

Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха

на месте установки.

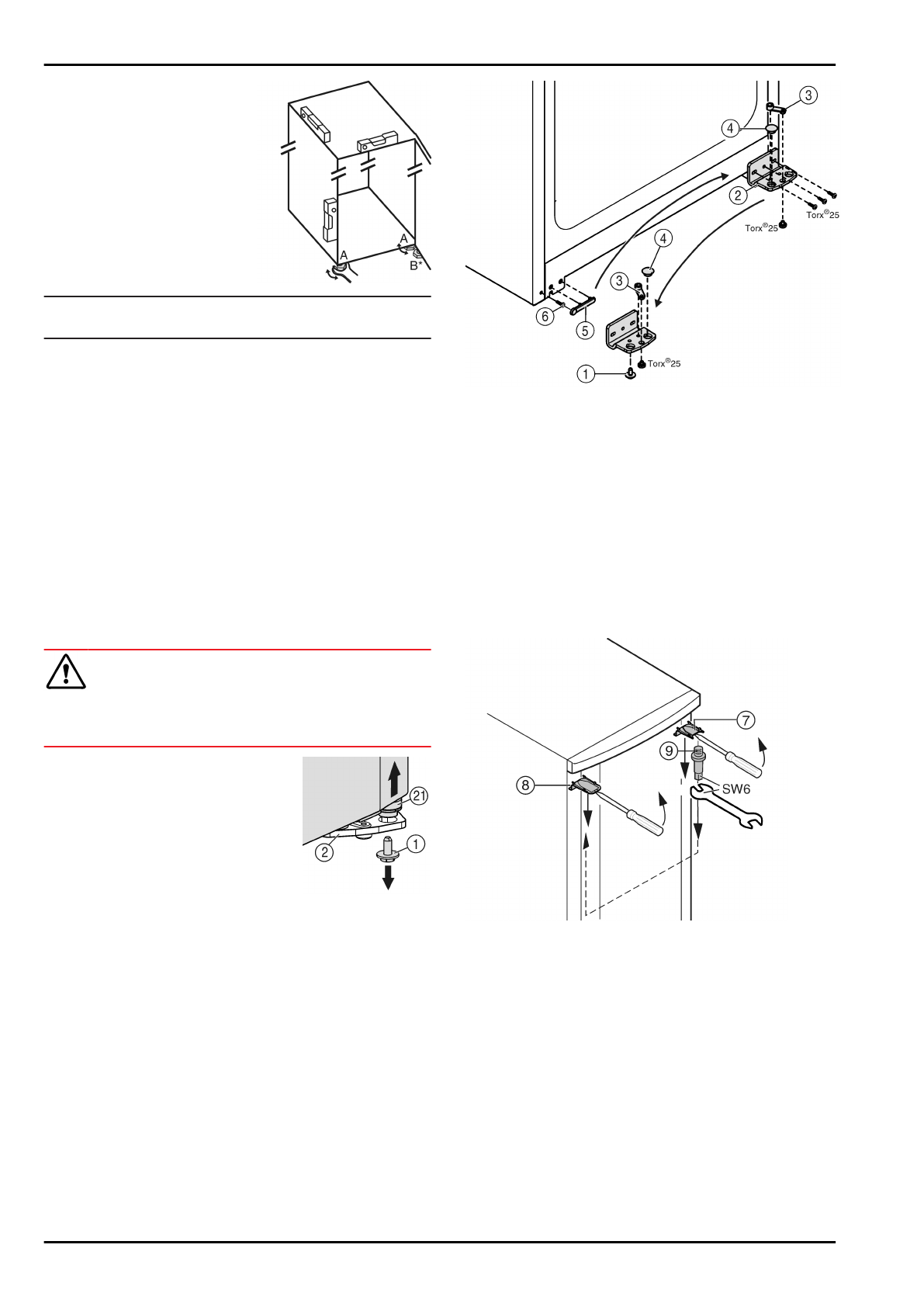

4.3  Перевешивание дверей

При  необходимости  можно  изменить  направление  откры-

вания двери:
Убедитесь, что подготовлен следующий инструмент:

q

Torx 25

q

Torx 15

q

Отвертка

q

прилагаемый вильчатый ключ

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Внизу  справа  на  опорном

кронштейне  выкрутите  фикси-

рующий винт

 Fig. 5 (1).

u

Откройте дверцу.

u

Поднимите  дверцу,  удерживая

ее  со  стороны  расположения

ручек и снизу.

w

Опорный  палец

  Fig.  5  (21)

можно  извлечь  из  опорного

кронштейна

 Fig. 6 (2).

u

Cли

установочный

винт

Fig. 5 (21) не откручивается, его

можно  вынуть,  нажав  на  него

снизу.

Fig. 5

u

Отведите нижнюю часть дверцы наружу и снимите ее.

Fig. 6

u

Открутите опорный кронштейн

 Fig. 6 (2).

u

Открутите  опорную  деталь

  Fig.  6  (3)  и,  переставив  в

отверстие  на  противоположной  стороне  опорного  крон-

штейна, снова прикрутите.

u

Извлеките  заглушку

  Fig.  6  (4)  из  опорного  кронштейна

и  переставьте  ее  в  отверстие  на  противоположной

стороне опорного кронштейна.

u

Осторожно снимите крышку со стороны ручки

 Fig. 6 (5).

u

Выкрутите  болт

  Fig.  6  (6)  и  вкрутите  на  противопо-

ложной стороне.

u

Снова установите крышку

 Fig. 6 (5).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (2)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

Fig. 7

u

Верхнюю  крышку

  Fig.  7  (7)  и  крышку  Fig.  7  (8)  с

помощью  отвертки  выведите  вперед  из  фиксатора  и

снимите, наклоняя вниз.

u

Выкрутите опорный палец

 Fig. 7 (9) и вкрутите на проти-

воположной стороне (с моментом 4 Нм).

u

Снова установите крышку

 Fig. 7 (7) на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите  крышку

  Fig.  7  (8)  на  противоположной

стороне: насадите сзади, защелкните спереди.

Ввод в работу

* Наличие в зависимости от модели и комплектации
