3

Средства управления и индикации

3 Средства управления и индикации

3.1 Органы управления и контроля

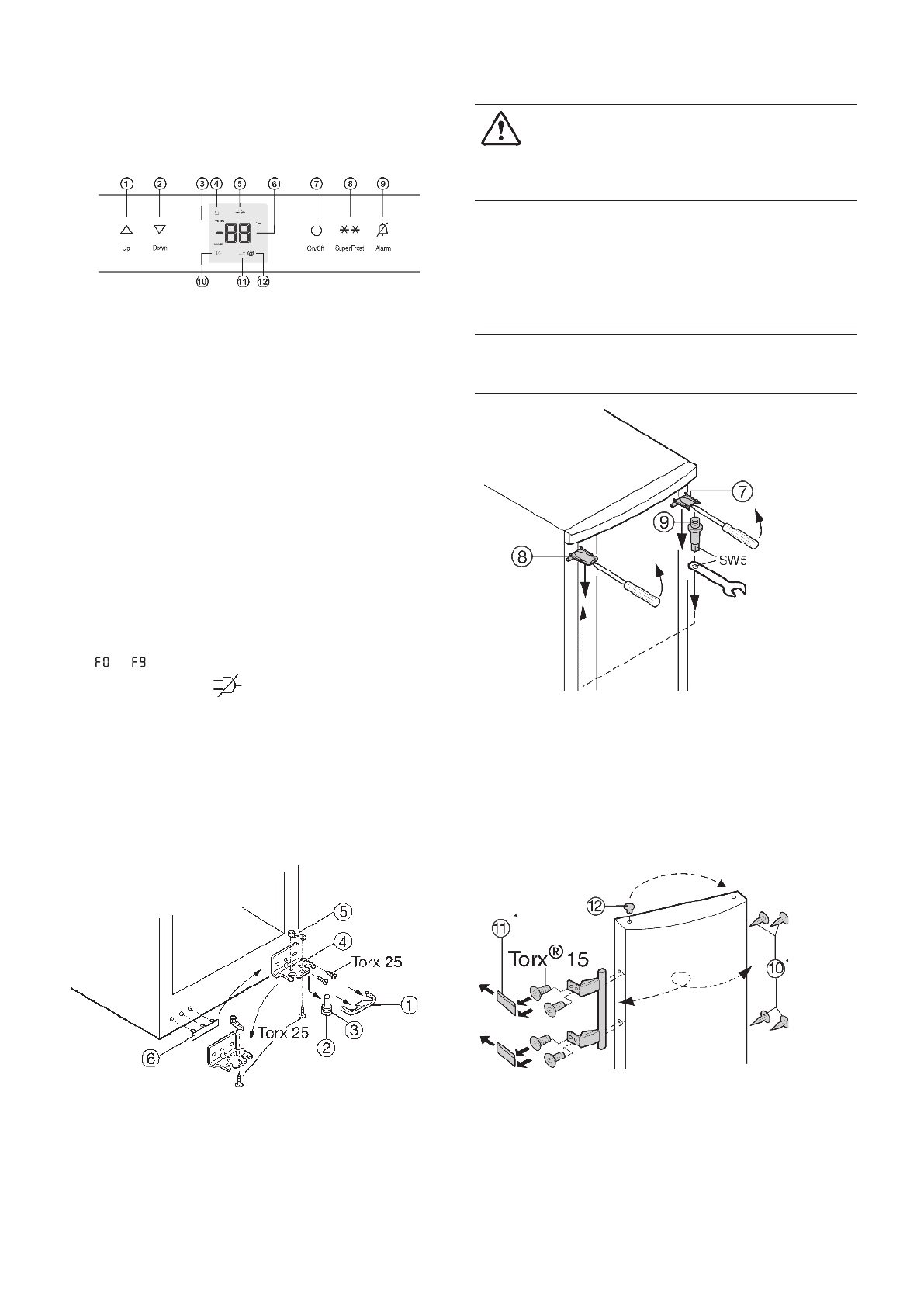

Рис. 3

3.2 Индикатор температуры

В обычном режиме работы индикатор отображает температуру самого теплого за-
мороженного в морозильнике продукта.
Индикатор температуры будет мигать:
— если вы изменяете установку температуры;
— после включения, пока температура еще не понизилась до заданного уровня;
— при повышении температуры на несколько градусов.
При значении температуры в морозильнике выше нуля на индикаторе будут мигать
прочерки.
Отображение на дисплее приведенных ниже символов свидетельствует о возник-
новении неисправности устройства. Возможные причины неисправностей и спосо-
бы их устранения приведены в разделе «Устранение неисправностей» данной
инструкции.
— от до

— символ нарушения питания

4 Подготовка устройства к эксплуатации

4.1 Изменение стороны расположения петель двери

При необходимости вы можете перенести петли двери на другую сторону.
Для выполнения этой операции необходимо иметь:

❏

Ключ типа Торкс на 25

❏

Ключ типа Торкс на 15

❏

Отвертку

❏

Дополнительный гаечный ключ с открытым зевом

❏

Помощника (по необходимости)

Рис. 4

왘

Снимите нижнюю крышку, сдвигая ее вперед (рис. 4, (1))

왘

Чтобы вынуть шарнирный болт, вдвоем с помощником отклоните устройство
слегка назад.

왘

Выньте шарнирный болт (рис. 4, (2)), переместив его вниз и вперед. При этом
обратите внимание на втулку шарнира (рис. 4, (3)).

ПРЕДУПРЕЖДЕНИЕ!

При выпадении двери можно получить травму

왘

Крепко держите дверь

왘

Будьте аккуратны при установке двери

왘

Откройте дверь, отклоните ее нижнюю часть и снимите.

왘

Отверните винты крепления элемента петли (рис. 4, (4)).

왘

Отверните опорный элемент (рис.4, (5)), переставьте его в противоположное
место крепления и надежно закрепите снова.

왘

Аккуратно снимите крышку, находящуюся со стороны ручки двери (рис.4, (6)),
и переставьте ее на противоположную сторону.

왘

Прикрепите элемент петли (рис. 4, (4)) на новом месте через внешнее оваль-
ное отверстие и круглое отверстие с помощью обычной отвертки.

Примечание

При необходимости (например, компенсации неровности пола) крепление можно
проводить не через круглое, а через второе овальное отверстие.

Рис. 5

왘

Выведите из зацепления верхнюю крышку (рис. 5 (7)) и крышку (рис. 5 (8))
в направлении вперед с помощью отвертки и снимите их, сдвигая их в направ-
лении вниз под углом.

왘

Поверните шарнирный болт (рис. 5 (9)) и снимите его, перенесите его на про-
тивоположную сторону и установите на новом месте. Используйте для этого
прилагаемый ключ с шестиугольным гнездом.

왘

Чтобы установить  крышку (рис. 5 (7)) на той стороне, где находится шарнир-
ный болт, вставьте ее заднюю часть и зафиксируйте спереди.

왘

Чтобы установить  крышку (рис. 5 (8)) на противоположной стороне, вставьте
ее заднюю часть и зафиксируйте спереди.

Рис. 6

왘

Выньте заглушку (рис. 6 (12))  из втулки подшипника двери и переставьте ее.

왘

Отсоедините ручку двери, заглушки (рис. 6 (10)) и прижимные пластины
(рис. 6 (11)) и переставьте их на противоположную сторону.

왘

При монтаже прижимных пластин обратите особое внимание на их правильное
расположение.

왘

Наденьте дверь на шарнирный болт (рис. 5 (9)) и закройте ее.

왘

Вдвоем с помощником наклоните устрой1ство слегка назад, чтобы можно бы-
ло вставить нижний шарнирный болт.

(1)

Кнопка повышения температуры

(2)

Кнопка понижения температуры

(3)

Символ меню

(4)

Символ аварийной сигнализации

(5)

Символ функции Superfrost

(6)

Индикатор температуры

(7)

Кнопка включения/выключения
морозильника

(8)

Кнопка включения функции
Superfrost

(9)

Кнопка включения аварийной
сигнализации

(10)

Символ нарушения питания

(11)

Символ функции блокировки от
детей

(12)

Символ функции Net@Home
