250

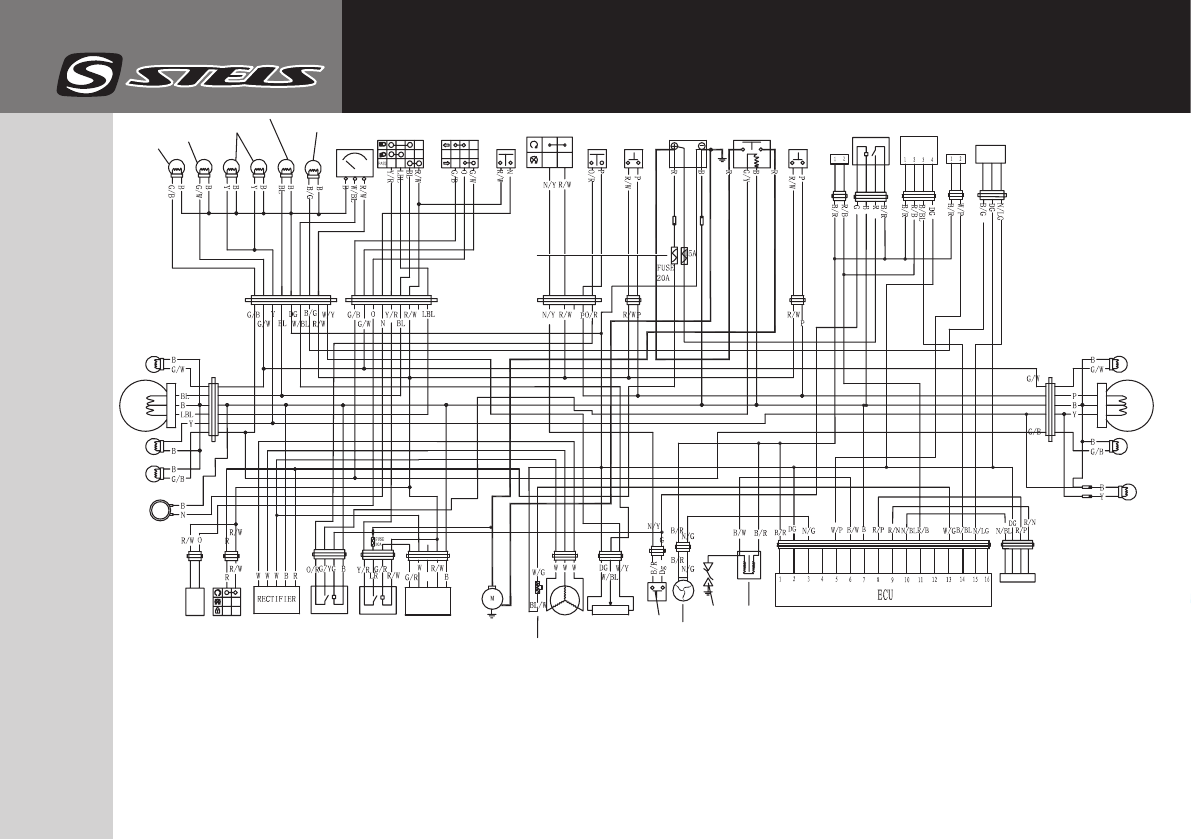

ЭЛЕКТРОСХЕМА
28
1. Генератор 2. Регулятор 3. Свеча зажигания 4. Катушка 5.ECU 6. Стартер 7. Концевой выключатель стоп-сигнала 8. АКБ 9. Термо элемент 10. Передний правый указатель поворота
11.Реле 12. Передний габарит 13. Датчик уровня топлива 14. Прерыватель 15. Лампа дальнего / ближнего света 16. Выключатель 17. Концевой выключатель двигателя 18. Кнопка звуко-
вого сигнала 19. Замок зажигания 20. Вентилятор 21. Задний левый указатель поворота 22. Звуковой сигнал 23. Задний правый указатель поворота 24. Передний правый указатель пово-
рота 25. Подсветка номерного знака 26. Лампа стоп-сигнала 27. Указатель уровня топлива 28. Датчик температуры воды 29. Индикатор дальнего света 30. Переключатель света
31. Кнопка запуска двигателя 32. Лампы подсветки панели приборов 33. Индикатор левого указателя поворота 34. Индикатор правого указателя поворота 35. Форсунка 36. Датчик положе-
ния 37. Выключатель поворотов 38. Предохранитель 39. Реле освещения 40. Индикатор температуры охлаждающей жидкости 41. Лямбда-зонд 42. Реле стартера
43. Реле топливного насоса 44. Топливный насос
Цвета проводов: O - Оранжевый, LBL - Светло синий, B - Чёрный, W - Белый, BL - Синий, Y - Жёлтый, N - Коричневый,R - Красный, G - Зелёный, P - Пурпурный, фиолетовый, Dg - Тёмно-
зелёный, Gr - Серый.
28
35
44
7
31
27
41
7
42
8
16
38
43
19
14
2
11
39
10
9
6
13
17 20
5
9
4
36
1
12
24
22
37
30
40
29
32
34
33
15
25
21
26
23
38
