6. Отсоедините от жесткого диска сигнальный кабель и кабель питания.

7. Вытащите жесткий диск из крепежной скобки жесткого диска; для этого нужно отогнуть боковые

части скобки.

8. Чтобы установить в крепежную скобку новый жесткий диск, отогните скобку и совместите

штырьки

1

,

2

,

3

и

4

на скобке с отверстиями на жестком диске.

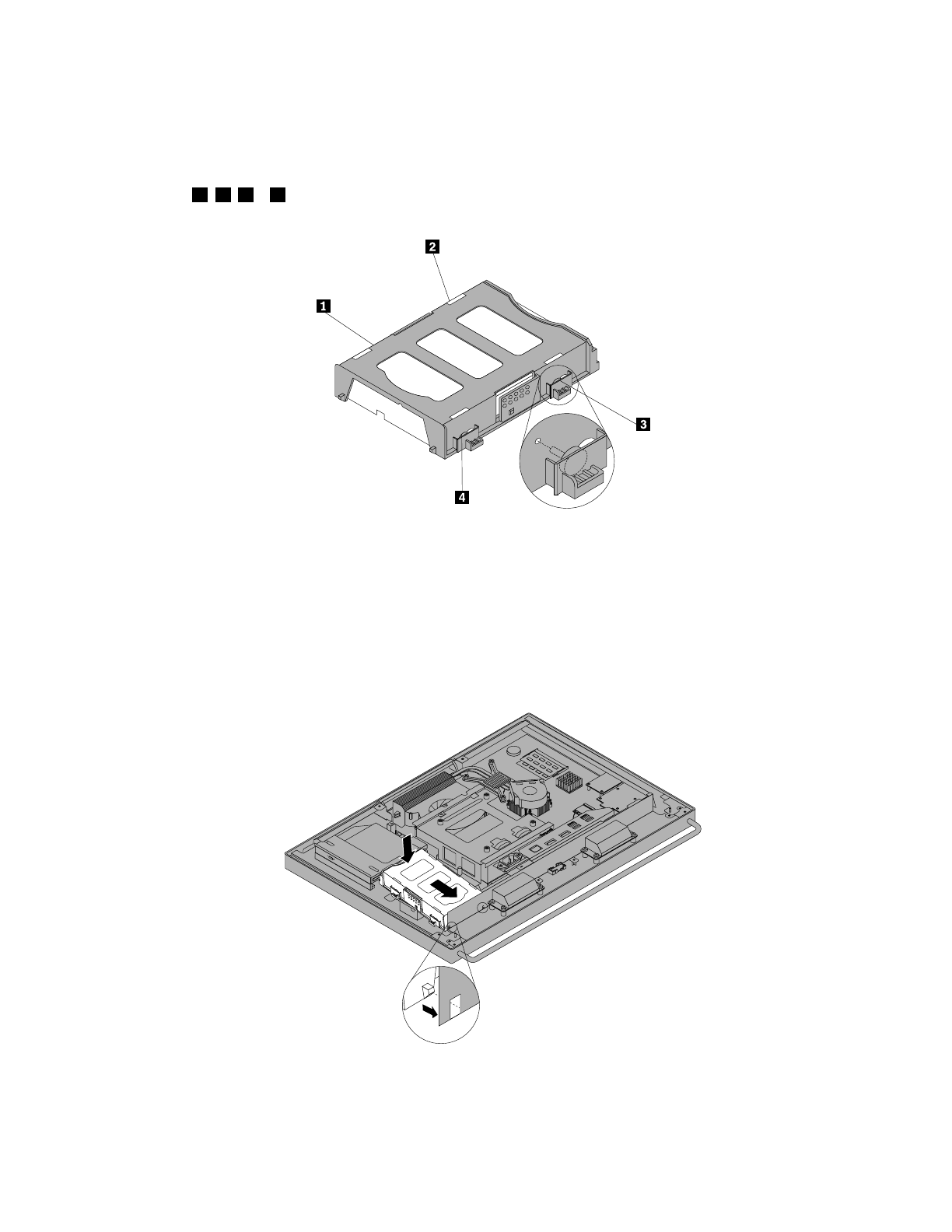

Рис. 23. Установка жесткого диска в крепежную скобку

9. Подсоедините к новому жесткому диску сигнальный кабель и кабель питания.

10. Чтобы установить жесткий диск в раму, выполните одно из следующих действий:

• Если компьютер поставляется с 20-дюймовым экраном, совместите два контакта на скобе

жесткого диска с соответствующими отверстиями на раме и вдавите скобу жесткого диска
вниз до фиксации на месте.

Рис. 24. Установка жесткого диска (20-дюймовый экран)
