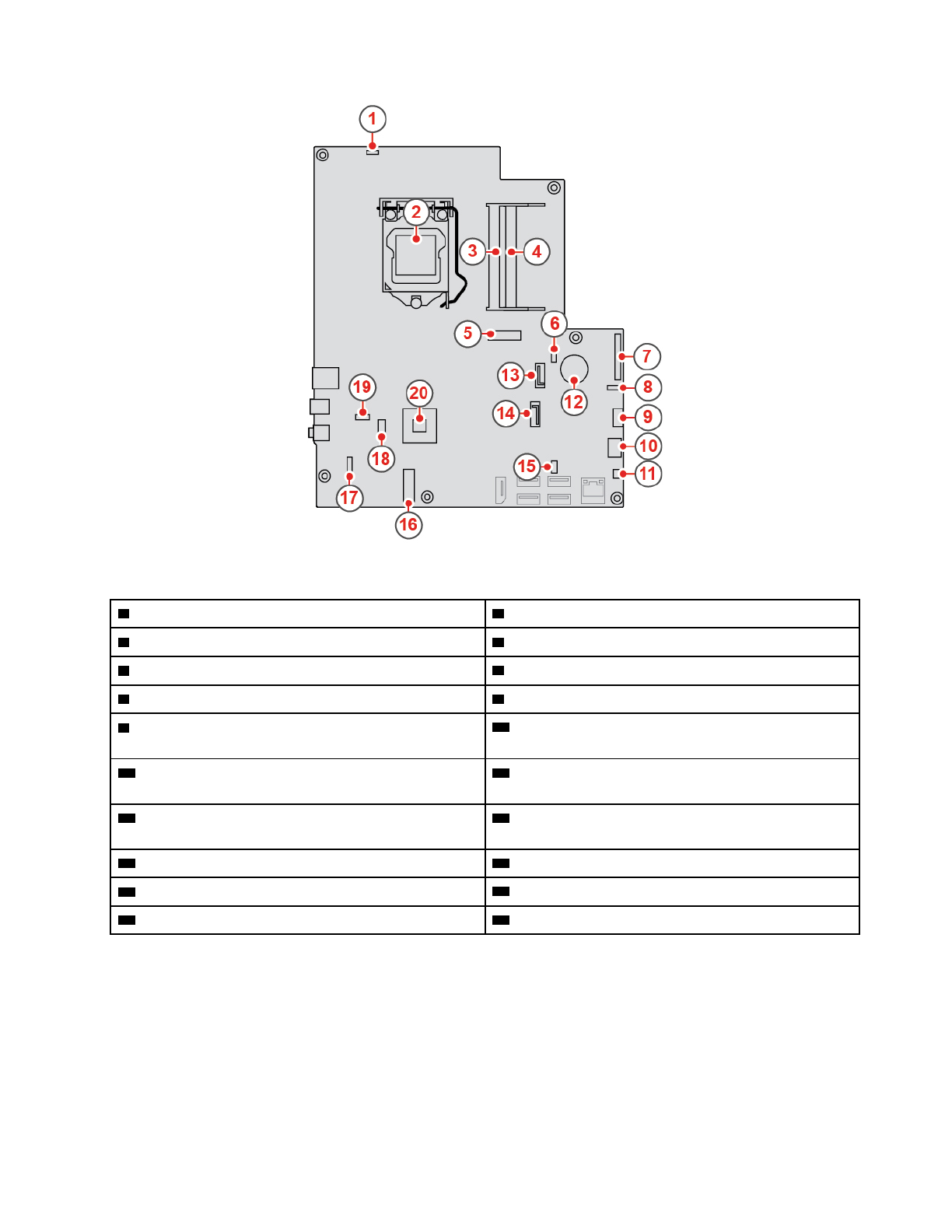

Рис. 3. Материнская плата
1
Разъем модуля встроенной камеры
2
Гнездо микропроцессора
3
Гнездо модуля памяти (DIMM1)
4
Гнездо модуля памяти (DIMM2)
5
Отсек для твердотельного диска M.2
6
Разъем вентилятора компьютера
7
Разъем LVDS ЖК-панели
8
Разъем платы сенсорной панели
9
Разъем питания SATA (подключение к устройству
хранения данных и дисководу для оптических дисков)
10
Разъем блока питания
11
Разъем датчика установленного кожуха (датчик
проникновения)
12
Плоская круглая батарейка
13
Разъем SATA (подключение к дисководу для
оптических дисков)
14
Разъем SATA (подключение к устройству хранения
данных)
15
Последовательный разъем (COM1)
16
Гнездо для карты M.2 Wi-Fi
17
Разъем питания LCD
18
Разъем внутреннего динамика
19
Разъем устройства считывания карт
20
Концентратор контроллера платформы (PCH)
5
Содержание
- 3 Содержание
- 5 Вид спереди
- 7 Внутренний динамик; Вид сзади; Индикатор работы дисковода для оптических дисков
- 8 Материнская плата
- 10 Наклейки с информацией о типе и модели компьютера; Регулировка модуля встроенной камеры; Регулировка подставки компьютера
- 12 Подставка UltraFlex III
- 13 Глава 2. Спецификации
- 15 Глава 3. Замки на компьютере; Прикрепление замка Kensington для троса
- 17 Глава 4. Замена аппаратных компонентов; Перед заменой аппаратных компонентов; Примечания перед заменой аппаратных компонентов; Общие сведения об узлах FRU (включая узлы CRU)
- 18 Перед заменой узлов FRU; Расположение узлов FRU (включая узлы CRU)
- 20 Замена подставки компьютера
- 22 Снятие кожуха компьютера
- 23 Замена устройства хранения данных
- 25 Замена дисковода для оптических дисков
- 29 Замена боковой панели модуля ввода-вывода
- 30 Замена защитного экрана материнской платы
- 31 Замена крепежной скобы VESA
- 32 Замена блока питания
- 34 Замена датчика установленного кожуха
- 35 Замена вентилятора компьютера
- 36 Замена радиатора
- 38 Замена микропроцессора
- 43 Замена модуля разъема последовательного порта
- 44 Замена твердотельного диска M.2
- 47 Замена модуля памяти
- 49 Замена плоской круглой батарейки
- 51 Замена считывателя карт
- 52 Замена материнской платы
- 54 Замена модуля встроенной камеры
- 56 Замена внутренних динамиков
- 60 Действия после замены компонентов
- 63 Приложение A. Замечания
- 65 Приложение B. Товарные знаки
