6. Снимите боковую панель модуля ввода-вывода. См. раздел «Замена боковой панели модуля
7. Снимите защитный экран материнской платы. См. раздел «Замена защитного экрана
материнской платы» на странице 26.
8. Снимите крепежную скобу VESA. См. раздел «Замена крепежной скобы VESA» на странице 27.
9. Снимите блок питания. См. раздел «Замена блока питания» на странице 28.
10. Отсоедините датчик установленного кожуха. См. раздел «Замена датчика установленного
11. Снимите вентилятор компьютера. См. раздел «Замена вентилятора компьютера» на странице 31.
12. Снимите радиатор. См. раздел «Замена радиатора» на странице 32.
13. Снимите материнскую плату. См. раздел «Замена материнской платы» на странице 48.
14. Снимите встроенную камеру. См. раздел «Замена модуля встроенной камеры» на странице 50.
15. Снимите внутренние динамики. См. раздел «Замена внутренних динамиков» на странице 52.
16. Снимите антенны Wi-Fi. См. раздел «Замена антенн Wi-Fi» на странице 54.
17. Запишите, как проложены кабели ЖК-панели, а затем отключите их от материнской платы.
18. Замените ЖК-панель.

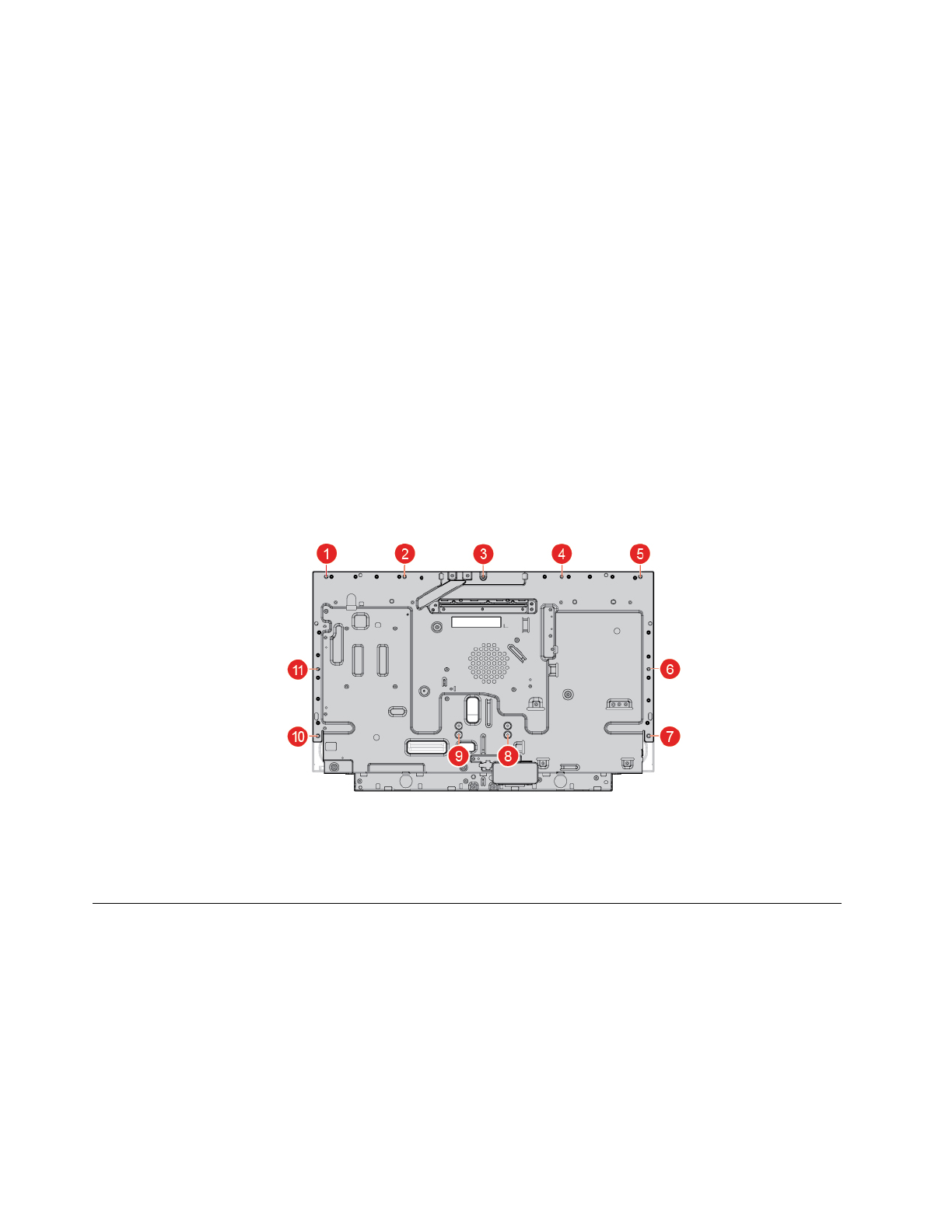

Примечание:
Не забудьте снимать и снова устанавливать винты в порядке, отмеченном на
рисунке цифрами.
19. Проложите новые кабели ЖК-панели и подключите их к материнской плате.
20. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 56.
Действия после замены компонентов
После установки или замены всех компонентов поставьте на место кожух компьютера и подключите
кабели.
Чтобы установить на место кожух компьютера и подключить к компьютеру кабели, выполните
указанные ниже действия.
1. Убедитесь, что вы правильно установили все компоненты и не забыли в компьютере какие-либо
инструменты или винты.
56
