Расположение разъемов, органов управления и индикаторов на
задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 10 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

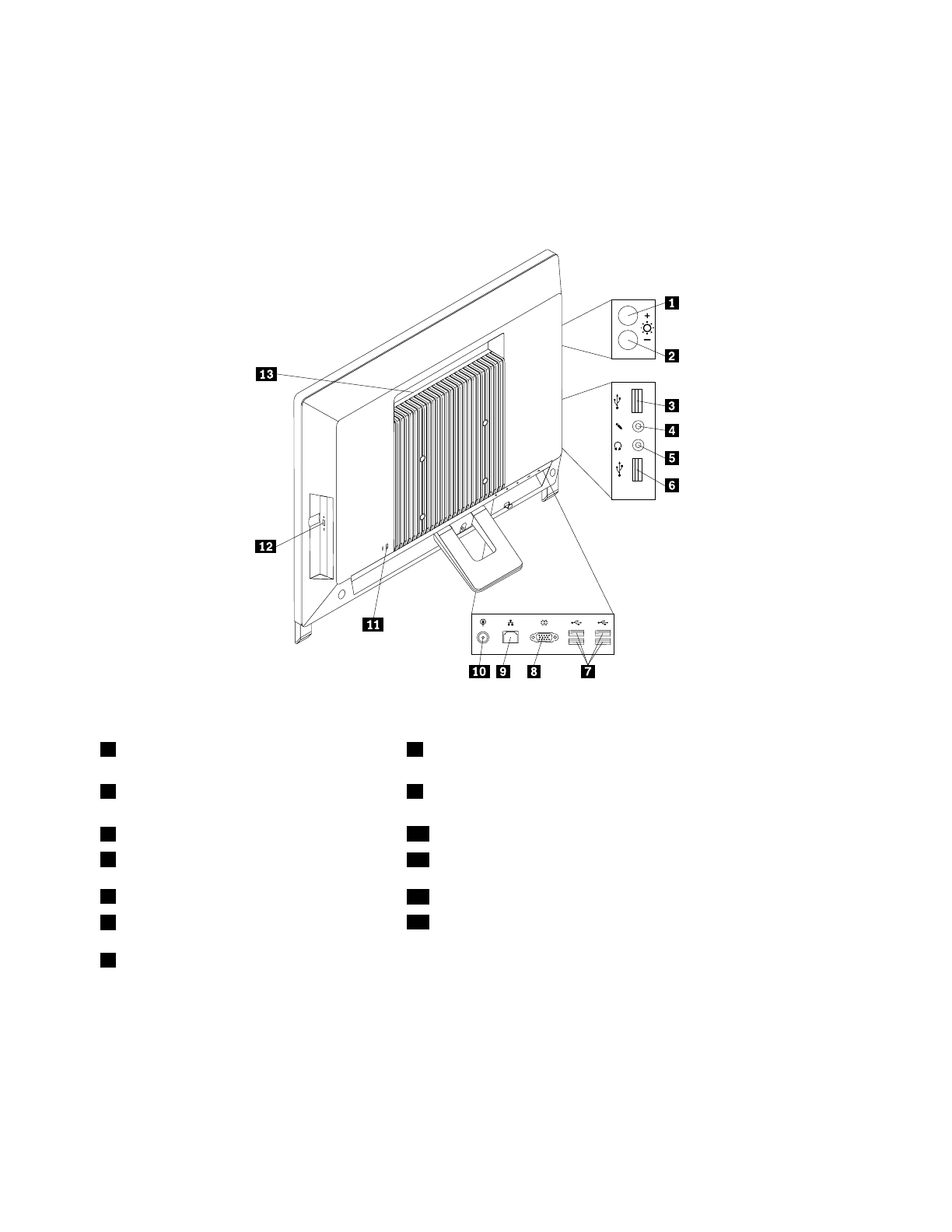

Рис. 2. Расположение разъемов на задней панели компьютера

1

Кнопка увеличения яркости (режим

компьютера)

8

Последовательный порт

2

Кнопка уменьшения яркости (режим

компьютера)

9

Разъем Ethernet

3

Разъем USB 1

10

Разъем питания

4

Микрофон

11

Гнездо встроенного замка для троса (замок Kensington)

5

Разъем для наушников

12

Кнопка выброса/закрытия дисковода оптических дисков

6

Разъем USB 2

13

Вентиляционные отверстия

7

Разъемы USB (USB-порты 3—6)

Разъем

Описание

Pазъем Ethernet

К этому разъему подключается кабель Ethernet локальной сети (LAN).

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

Микрофон

Служит для подключения к компьютеру микрофона, чтобы вы могли
записывать звук или работать с программами распознавания речи.
