Компоненты, расположенные на материнской плате - Lenovo S500z - Инструкция по эксплуатации - Страница 17

9

Ползунок управления шторкой встроенной камеры

10

Защитный экран материнской платы

11

Модуль памяти

12

Скоба блока ввода-вывода

13

Радиатор

14

Плоская круглая батарейка

15

Материнская плата

16

Крепежная скоба VESA

®

17

Крепежная скоба устройства хранения данных

18

Вентилятор компьютера

19

Устройство для хранения данных

20

Внутренние динамики (2)

21

Ножки (2)

22

Плата кнопки управления

23

Плата конвертера

24

Дисковод оптических дисков

25

Крепежная скобка оптических дисков

26

Адаптер питания переменного тока

Компоненты, расположенные на материнской плате

Примечания:

• Сведения о компонентах, показанных на приведенном ниже рисунке, но отсутствующих в

представленной ниже таблице, см. в разделах “Вид сверху” на странице 1 и “Вид снизу” на
странице 2.

• Модули памяти необходимо устанавливать согласно последовательности установки. Гнездо

модуля памяти 1 и гнездо модуля памяти 2 обозначают последовательность установки.

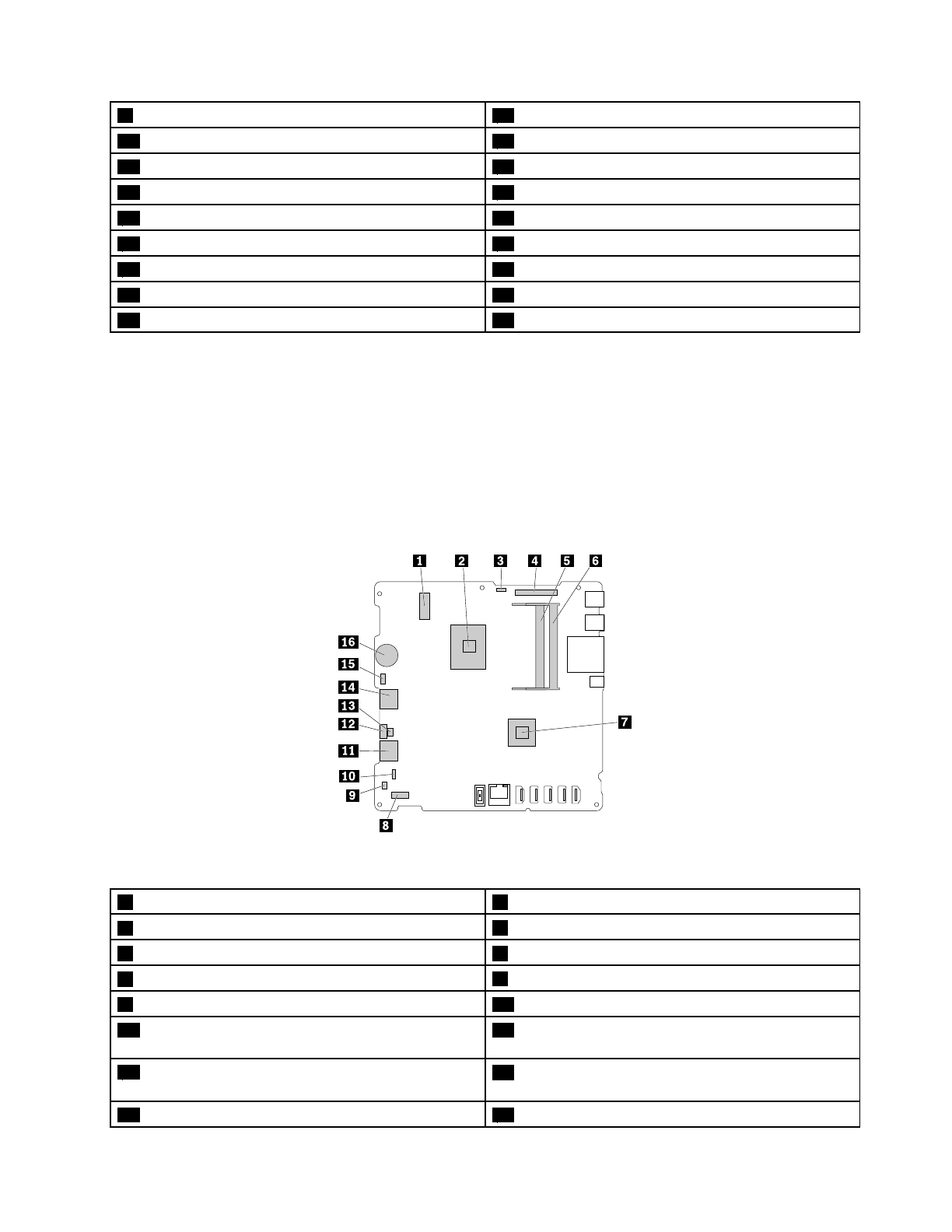

Рис. 4. Компоненты, расположенные на материнской плате

1

Гнездо для карты M.2 Wi-Fi

2

Микропроцессор

3

Разъем встроенной камеры

4

Разъем ЖК-панели

5

Гнездо модуля памяти 1

6

Гнездо модуля памяти 2

7

Графический процессор (дополнительно)

8

Разъем платы конвертера

9

Разъем внутреннего динамика

10

Разъем платы кнопки управления

11

Разъем SATA (для подключения устройства

хранения данных)

12

Разъем питания (для подключения устройства

хранения данных и дисковода для оптических дисков)

13

Разъем сенсорного экрана

14

Разъем SATA (для подключения дисковода для

оптических дисков)

15

Разъем вентилятора компьютера

16

Плоская круглая батарейка

Глава 1. Обзор продукта

5
