3.  Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.

4.  Подключите все кабели к соответствующим разъемам (

Рисунок C.1

). С помощью кабеля USB соедините разъем типа B

с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом компьютера (

Рисунок

C.1a

). При использовании кабеля от USB-устройства выполните подключение к одному из выходных портов монитора.

ПРИМЕЧАНИЕ.

Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и/или
уменьшению срока службы экрана или компонентов ЖК-модуля.

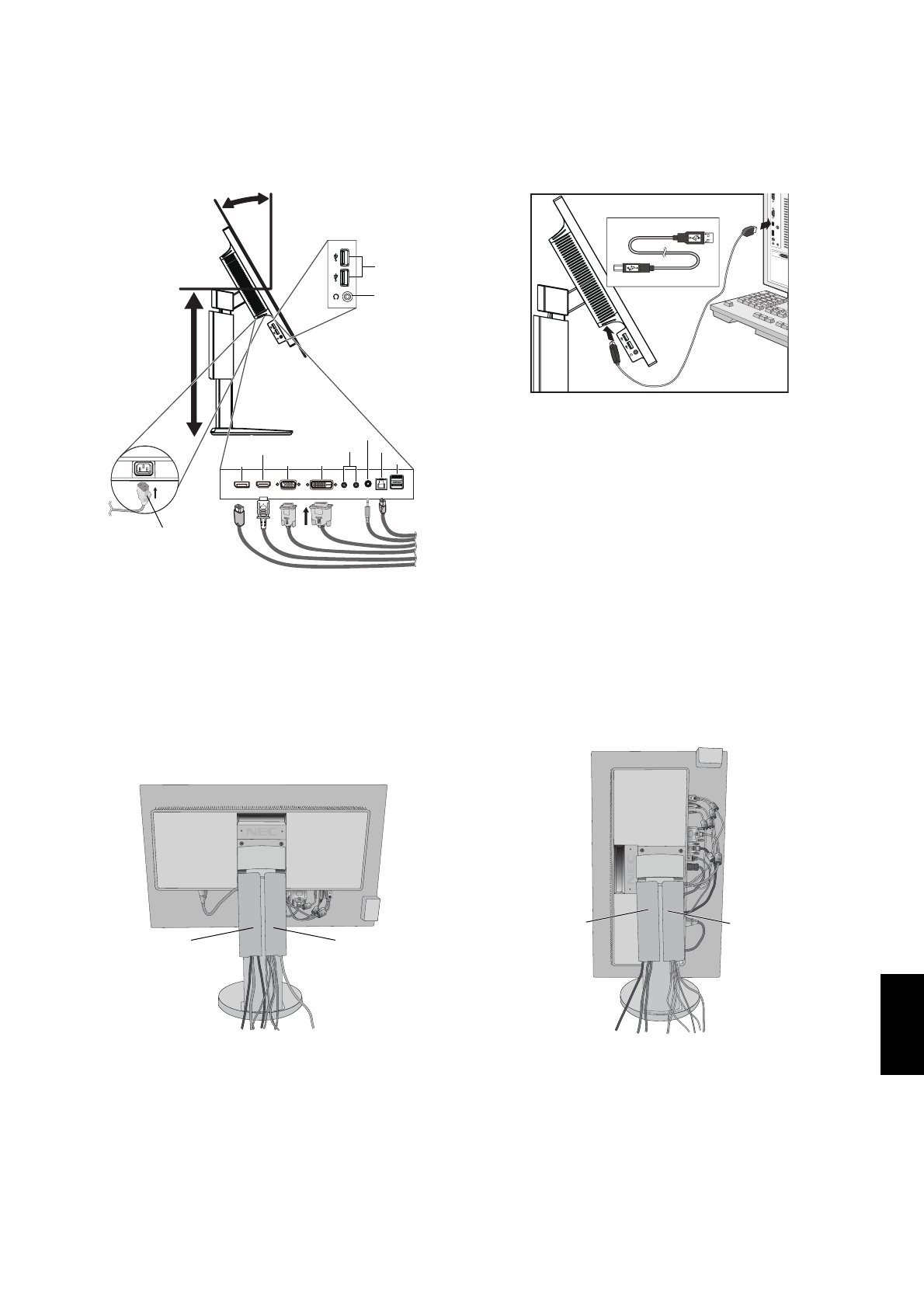

Рисунок C.1

Кабель питания

Наклон 30°

DVI*

1

DisplayPort

DisplayPort

D-SUB

HDMI

Рисунок C.1a

Тип A

Тип B

Тип A

Тип B

Крайнее

верхнее

положение

подставки

Аудиовход

Аудиовход

USB 3.0 выходной

USB 3.0 выходной

Наушники

USB 2.0 выходной

ВХОД/ВЫХОД ControlSync*

USB входной

USB входной

*:  см. стр. 23.
*

1

: Двухканальный.

5.  Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

Надежно закрепите кабели в кабельных каналах (

Рисунок C.2

 and

Рисунок C.3

).

ПРИМЕЧАНИЕ.

Крышка кабеля не снимается.

6.  После установки кабелей проверьте, что экран монитора можно поворачивать, поднимать и опускать.

Рисунок C.2

Рисунок C.3

Кабель питания

Кабель DisplayPort

Кабель HDMI*

2

Кабель DVI*

3

Кабель D-SUB*

2

Аудиокабель*

2

Кабели ControlSync
Кабели USB

Кабель питания

Кабель DisplayPort

Кабель HDMI*

2

Кабель DVI*

3

Кабель D-SUB*

2

Аудиокабель*

2

Кабели ControlSync
Кабели USB

*

2

:  Кабель не входит в комплект поставки.

*

3

:  Только для США.

7.  Подключите один разъем кабеля питания к гнезду AC на задней панели монитора, а другой — к розетке

электропитания.

ПРИМЕЧАНИЕ.

Чтобы правильно подобрать кабель питания переменного тока, см. раздел «Внимание» этого
руководства.
