Краткое руководство по началу работы

Для подключения ЖК-монитора к вашей системе выполните следующие действия:

ПРИМЕЧАНИЕ.

  Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации» (стр. 3).

1.  Отключите питание компьютера.

2.

Для компьютера PC или Mac с цифровым выходом DVI:

 Подсоедините кабель видеосигнала DVI к разъему

платы видеоадаптера в компьютере (

Рисунок A.1

). Затяните все винты.

Для компьютеров PC с аналоговым выходом:

 Подключите кабель видеосигнала с 15-контактным мини-

разъемом D-SUB к разъему платы видеоадаптера на компьютере (

Рисунок A.2

).

Для компьютера Macintosh:

 Подключите адаптер кабеля для Macintosh (не входит в комплект поставки) к

компьютеру, затем подключите кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля
для Macintosh (

Рисунок A.3

).

ПРИМЕЧАНИЕ.

Для некоторых компьютеров Macintosh кабель с адаптером не требуется.

Для компьютеров PC с выходом DisplayPort:

Подсоедините кабель DisplayPort к разъему платы видеоадаптера в

компьютере (

Рисунок A.4

).

Для компьютеров PC с выходом HDMI:

Подсоедините кабель HDMI к разъему платы видеоадаптера в

компьютере (

Рисунок A.5

).

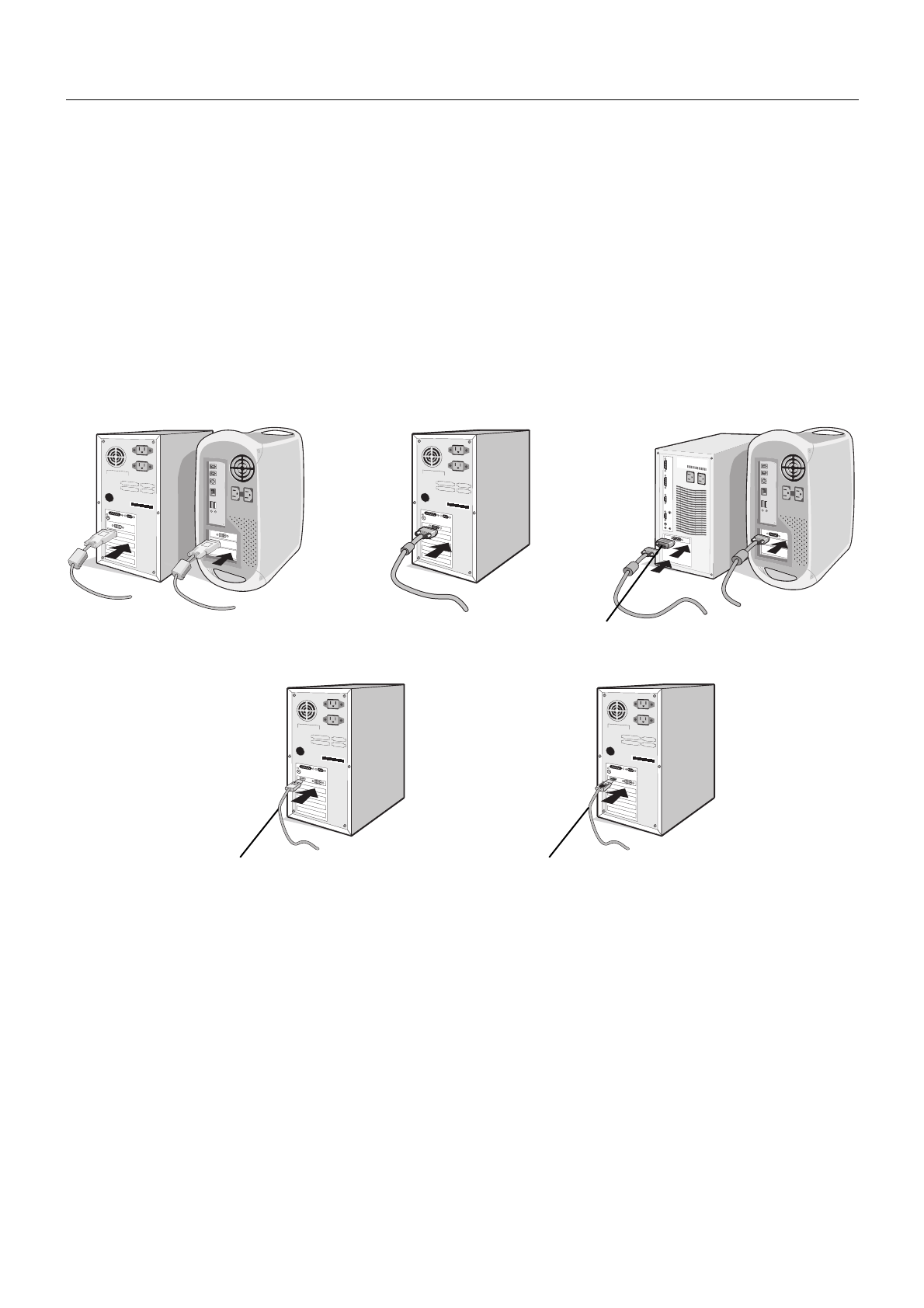

Рисунок A.1

Рисунок A.3

Адаптер кабеля для
Macintosh (не входит в
комплект)

Рисунок A.2

Кабель
DisplayPort

Рисунок A.4

Рисунок A.5

Кабель HDMI
(не входит в
комплект)

ПРИМЕЧАНИЕ.

1.  Используйте кабель DisplayPort с логотипом DisplayPort.
2.  При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
