www.iiyama.com

| 13

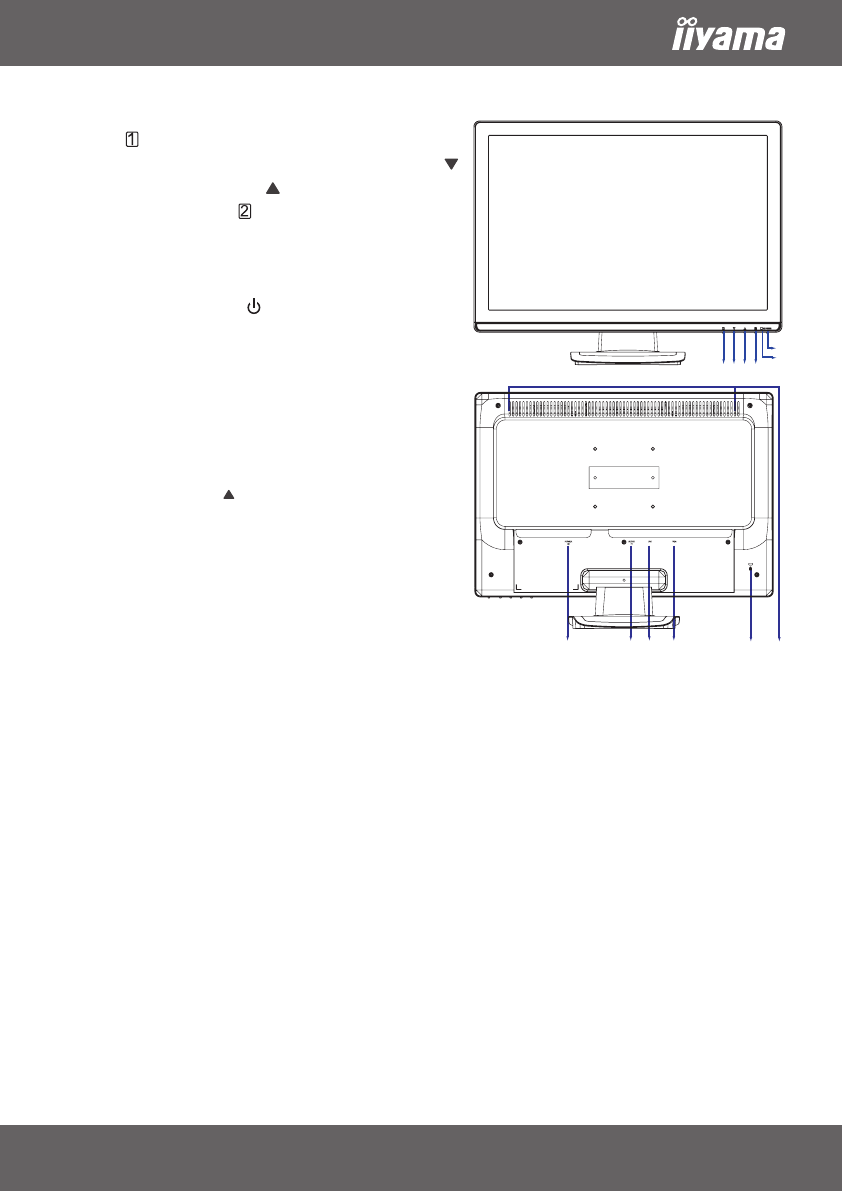

| Органы управления и разъемы

1

 МЕНЮ

(

)

2

 ВНИЗ/ЯРКОСТЬ/КОНТРАСТ/ACR/РЕЖИМ ECO – ЯРЛЫК

(

 )

3

 НАВЕРХ/РЕЖИМ OPTICOLOR

(

 ) *1

4

 ВЫБОР/ВХОД СИГНАЛА

(

) *

2

5

 ИНДИКАТОР СОСТОЯНИЯ

ГОЛУБОЙ: ОБЫЧНАЯ РАБОТА
ОРАНЖЕВЫЙ: УПРАВЛЕНИЕ ПИТАНИЕМ

6

 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

(

)

7

 РАЗЪЕМ ПЕРЕМЕННОГО ТОКА

(POWER IN)

8

 АУДИОВХОД

(AUDIO IN)

9

 24-ШТЫРЬЕВОЙ РАЗЪЕМ DVI-D

(

DVI)

bk

 15-ШТЫРЕВОЙ РАЗЪЕМ D-SUB MINI

(VGA)

bl

 ОТВЕРСТИЯ ЗАМКА БЕЗОПАСНОСТИ

*3

bm

 ДИНАМИКИ

Примечание:

| Подключение монитора

1. Убедитесь в том, что и компьютер, и монитор выключены.
2. Подключите компьютер к монитору с помощью сигнального кабеля.
3. Если предполагается использовать аудио-функции, подключите монитор к аудио-оборудованию с помощью аудио-кабеля.
4. Подсоедините сетевой шнур к разъему POWER IN на мониторе. Подсоедините сетевой шнур к сетевой розетке

переменного тока.

Примечание:

Сигнальные кабели, используемые для подключения монитора к компьютеру, могут различаться в зависимости от типа
компьютера. Неправильное подключение может привести к серьезному повреждению и монитора, и компьютера.
Кабель, поставляемый с монитором, предназначен для стандартного 15-штыревого разъема D-Sub. Если требуется
специальный кабель, обратитесь к местному дилеру iiyama или в ближайший офис iiyama. Для подключения к
компьютерам Macintosh обратитесь к местному дилеру iiyama или в ближайший офис iiyama для получения подходящего
переходника. Убедитесь в том, что винты крепления разъемов надежно затянуты на обоих концах сигнального кабеля.

Важное замечание:

| Установка правильного разрешения

Чтобы установить правильное разрешение (обычно 1680 × 1050), выберите автоматическое меню для автоматической
настройки дисплея. Изображения, разрешение которых меньше 1680 × 1050 пикселей, отображаются с незначительно
пониженным качеством, поскольку они автоматически подстраиваются (интерполируются) по размеру всего монитора.
Поэтому рекомендуется использовать монитор в обычном режиме с разрешением 1680 × 1050 пикселей.

*1  OptiColor: Hажмите кнопку

в случае отсутсвия меню на экране.

*

2

Ярлык доступен в случае если вход сигнала не был выбран.

*3  Во избежание переноса монитора без вашего разрешения можно

прикрепить замок и шнур безопасности/Kensington™.

Передняя сторона

Задняя сторона

1 2 3 4

5

6

7

8

9

bk

bl

bm
