О мониторе



    15

*

Нулевое потребление энергии в режиме отключения возможно только при
отсоединении главного кабеля от монитора.

**  Максимальное потребление энергии с максимальными настройками яркости

и контрастности.

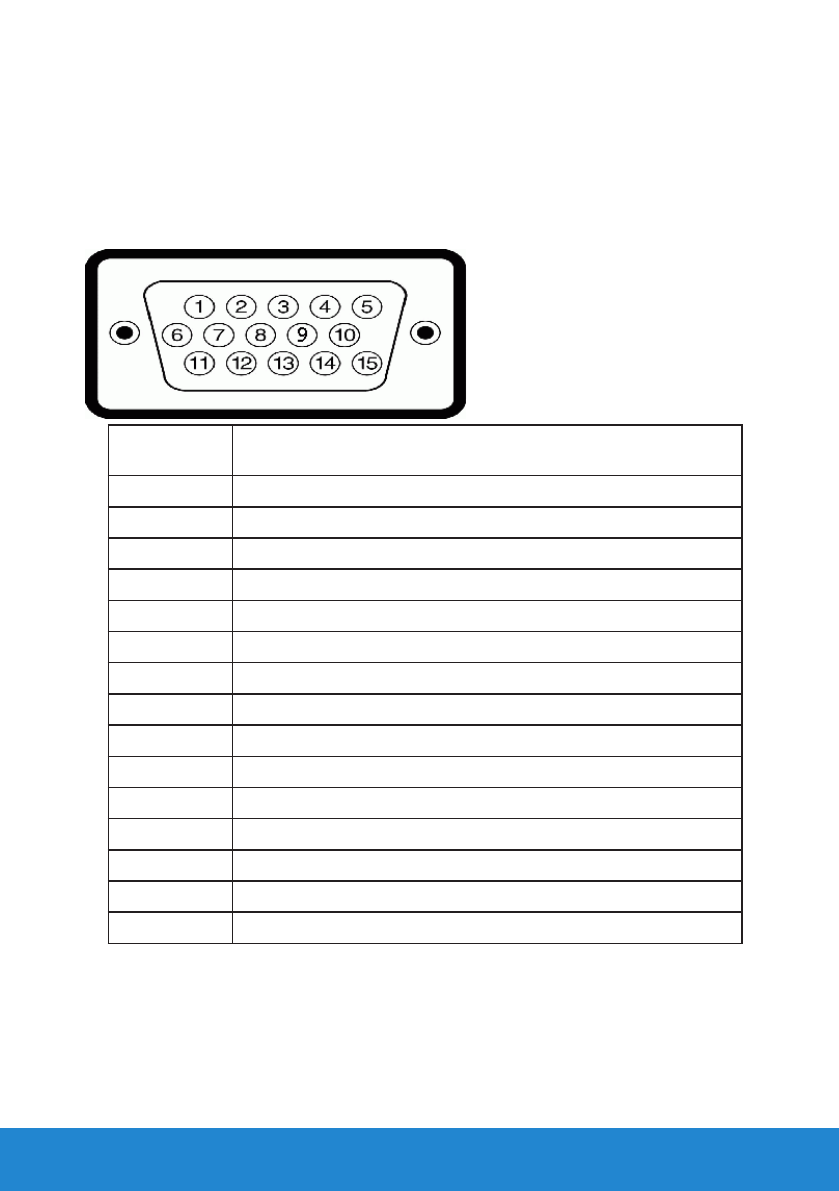

Назначение контактов

15-контактный разъем D-Sub

Номер

контакта

Сторона монитора 15-контактного бокового
сигнального кабеля

1

Видео – красный

2

Видео – зеленый

3

Видео – синий

4

GND (земля)

5

Самотестирование

6

GND-R

7

GND-G

8

GND-B

9

DDC +5 В

10

GND-sync

11

GND (земля)

12

Данные DDC

13

H-sync

14

V-sync

15

Синхронизация DDC
