32

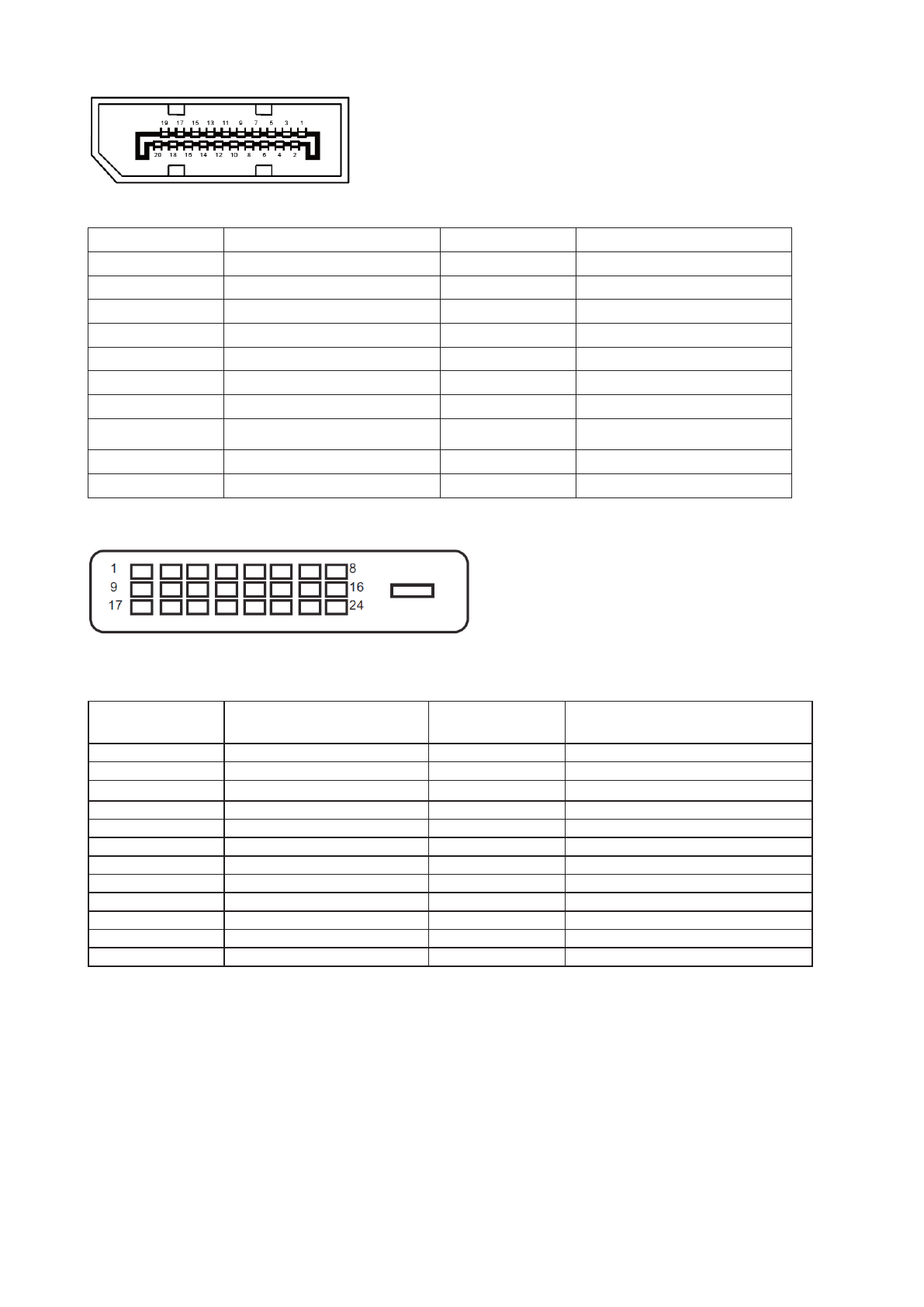

20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
ML_Lane 3 (n)
11
GND
2
GND
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
CONFIG1
4
ML_Lane 2 (n)
14
CONFIG2
5
GND
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
GND
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
GND
18
Определение «горячего»
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
24-20-контактный кабель для передачи сигналов цветного изображения
Номерконтакта
Наименование сигнала
Номерконтакта
Наименование сигнала
1
Данные TMDS 2-
13
Данные TMDS 3+
2
Данные TMDS 2+
14
Питание +5 В
3
Экран данных 2/4
15
Земля (для +5 В)
4
Данные TMDS 4-
16
Обнаружение"горячего"подключения
5
Данные TMDS 4+
17
Данные TMDS 0-
6
Тактовый сигнал DDC
18
Данные TMDS 0+
7
Данные DDC
19
Экран данных 0/5
8
Не исп.
20
Данные TMDS 5-
9
Данные TMDS 1-
21
Данные TMDS 5+
10
Данные TMDS 1+
22
Экран тактовогосигнала TMDS
11
Экран данных 1/3
23
Тактовый сигналTMDS+
12
Данные TMDS 3-
24
Тактовый сигналTMDS-
* для определенных моделей
