31

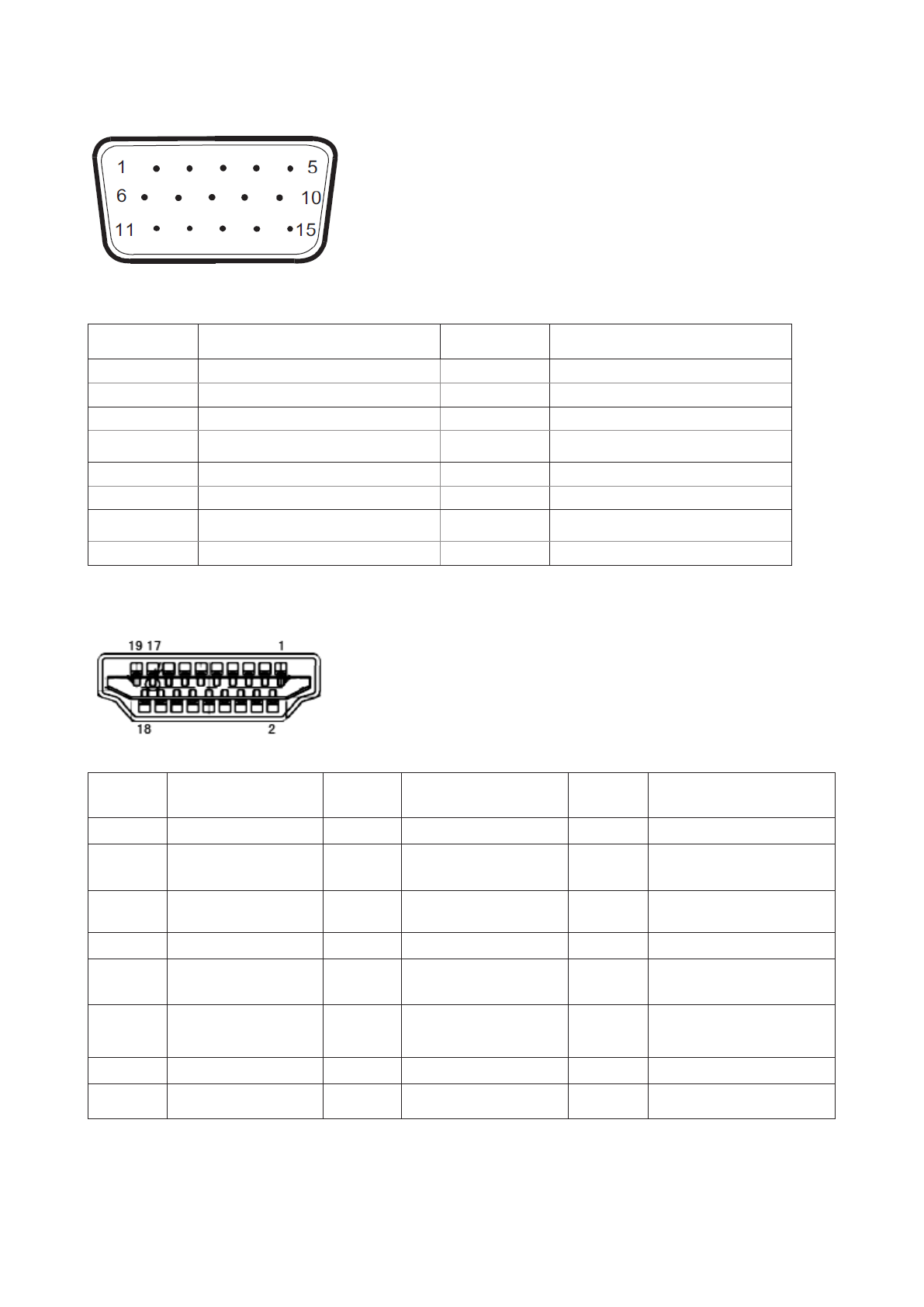

Назначение контактов

15-контактный кабель для передачи сигналов цветного изображения

Номер

контакта

Наименование сигнала

Номер

контакта

Наименование сигнала

1

Видео-красный

9

+5 В

2

Видео-зеленый

10

Земля

3

Видео-синий

11

Не задействован

4

Не задействован

12

Последовательная передача

DDC-данных

5

Определение кабеля

13

Горизонтальная синхронизация

6

ЗЕМЛЯ-КРАСНЫЙ

14

Вертикальная синхронизация

7

ЗЕМЛЯ-ЗЕЛЕНЫЙ

15

Последовательная DDC-

синхронизация

8

ЗЕМЛЯ-СИНИЙ

19-контактный кабель для передачи сигналов цветного изображения

Номер

контакта

Наименование

сигнала

Номер

контакта Наименование сигнала

Номер

контакта Наименование сигнала

1.

Данные TMDS 2+

9.

Данные TMDS 0-

17.

Земля DDC/CEC

2.

Данные TMDS 2

экранирование

10.

TMDS-синхронизация +

18.

Питание +5 В

3.

Данные TMDS 2-

11.

Экранирование TMDS-

синхронизации

19.

Определение «горячего»

подключения

4.

Данные TMDS 1+

12.

TMDS-синхронизация -

5.

Данные TMDS 1

экранирование

13.

CEC

6.

Данные TMDS 1-

14.

Зарезервировано

(не задействован на

устройстве)

7.

Данные TMDS 0+

15.

SCL

8.

Данные TMDS 0

экранирование

16.

SDA
