54





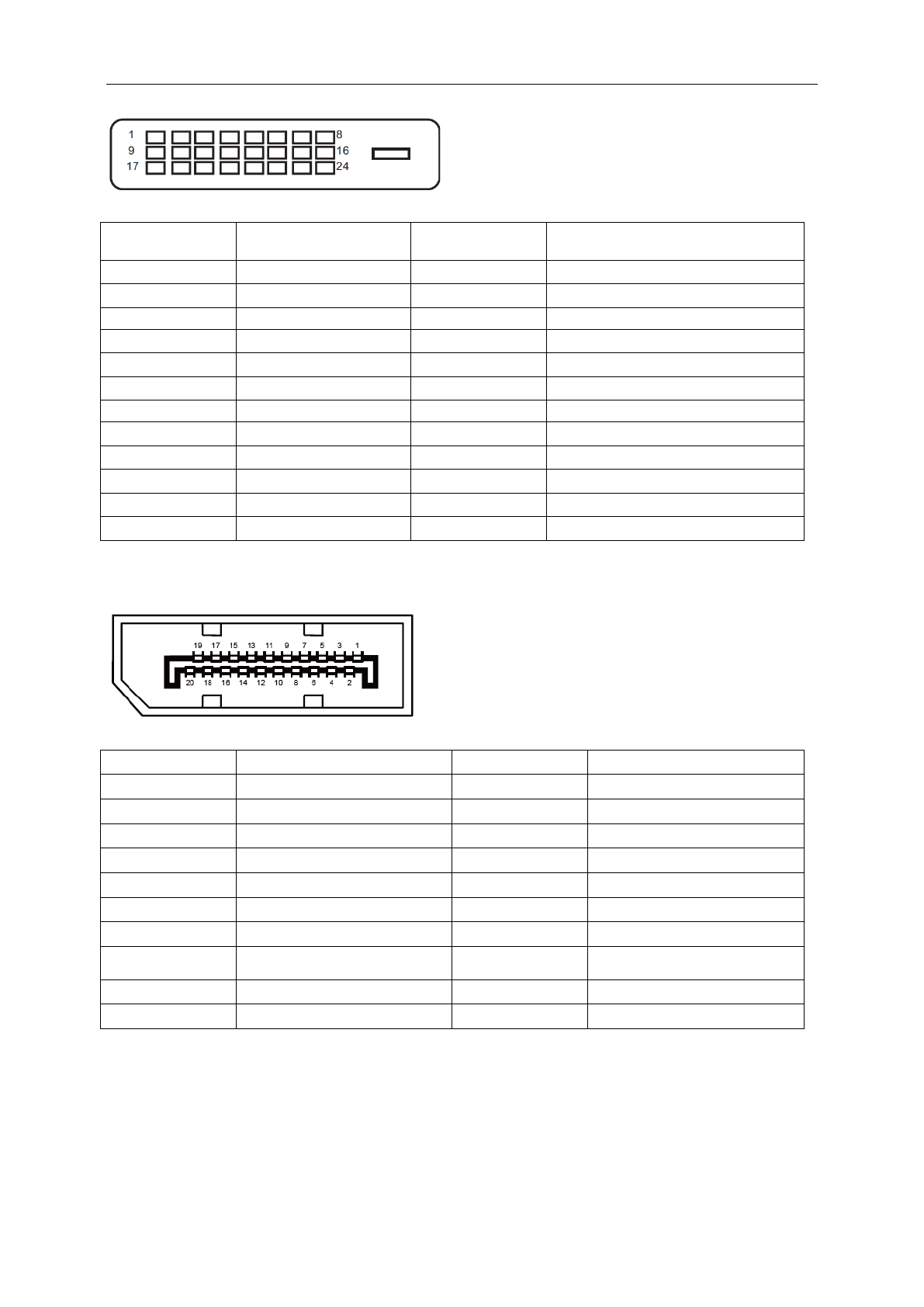

24-

контактный кабель для передачи сигналов цветного изображения



Номерконтакта

Наименование
сигнала

Номерконтакта

Наименование сигнала

1

Данные TMDS 2

－



13

Данные TMDS 3

＋



2

Данные TMDS 2

＋



14

Питание +5 В

3

Экран данных 2/4

15

Земля (для +5 В)

4

Данные TMDS 4

－



16

Обнаружение"горячего"подключения

5

Данные TMDS 4

＋



17

Данные TMDS 0

－



6

Тактовый сигнал DDC

18

Данные TMDS 0

＋



7

Данные DDC

19

Экран данных 0/5

8

Не исп.

20

Данные TMDS 5

－



9

Данные TMDS 1

－



21

Данные TMDS 5

＋



10

Данные TMDS 1

＋



22

Экран тактовогосигнала TMDS

11

Экран данных 1/3

23

Тактовый сигналTMDS

＋



12

Данные TMDS 3

－



24

Тактовый сигналTMDS

－











20-

контактный кабель для передачи сигналов цветного изображения



Номерконтакта

Наименование сигнала

Номерконтакта

Наименование сигнала

1

ML_Lane 3 (n)

11

ЗЕМЛЯ

2

ЗЕМЛЯ

12

ML_Lane 0 (p)

3

ML_Lane 3 (p)

13

КОНФИГ1

4

ML_Lane 2 (n)

14

КОНФИГ2

5

ЗЕМЛЯ

15

AUX_CH(p)

6

ML_Lane 2 (p)

16

ЗЕМЛЯ

7

ML_Lane 1 (n)

17

AUX_CH(n)

8

ЗЕМЛЯ

18

Определение "горячего"
подключения

9

ML_Lane 1 (p)

19

Возврат DP_PWR

10

ML_Lane 0 (n)

20

DP_PWR
