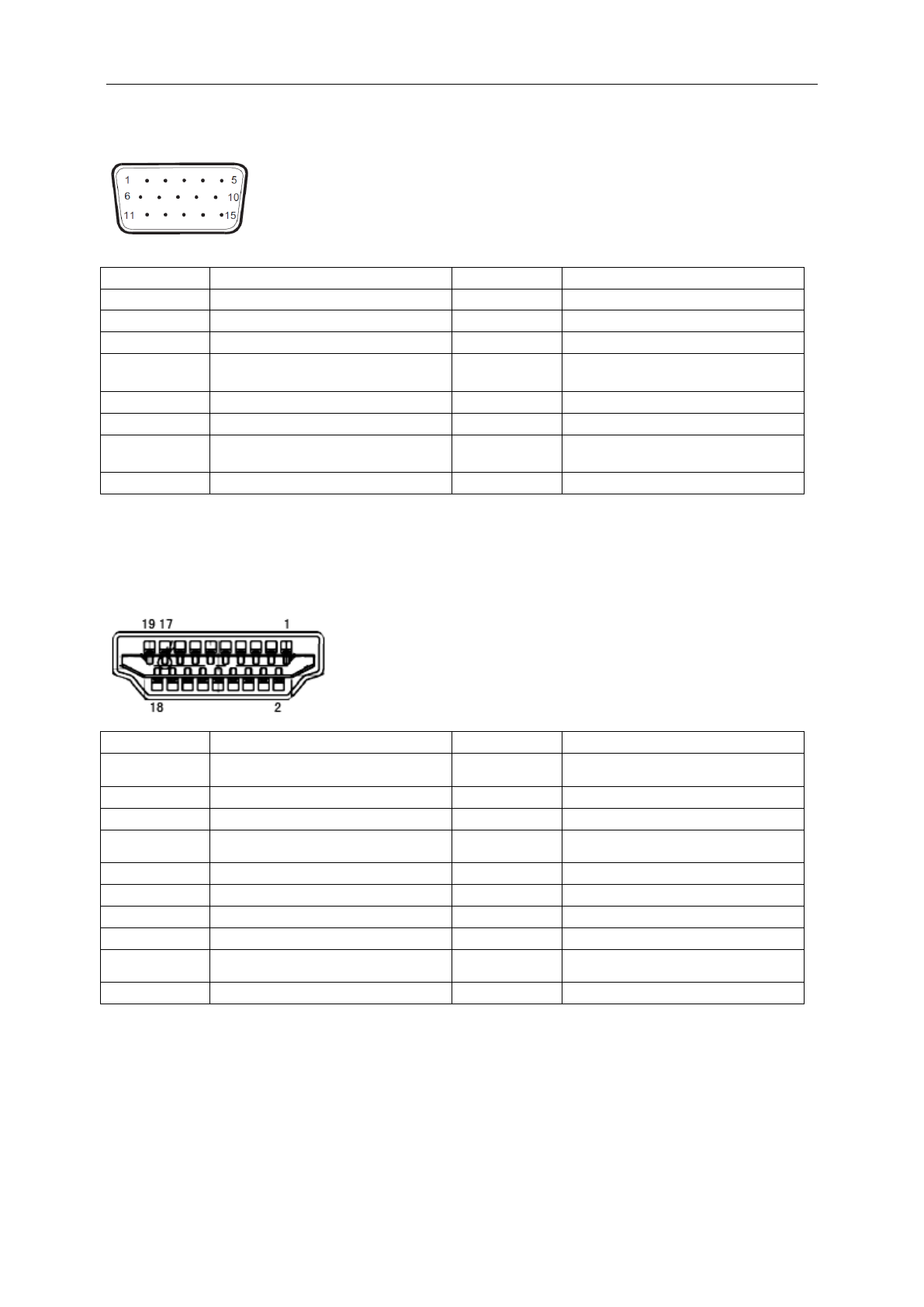

53

Назначение контактов



15-

контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

Видео-красный

9

+5 В

2

Видео-зеленый

10

Земля

3

Видео-синий

11

Не задействован

4

Не задействован

12

Последовательная передача
DDC-

данных

5

Определение кабеля

13

Горизонтальная синхронизация

6

ЗЕМЛЯ-КРАСНЫЙ

14

Вертикальная синхронизация

7

ЗЕМЛЯ-ЗЕЛЕНЫЙ

15

Последовательная
DDC-

синхронизация

8

ЗЕМЛЯ-СИНИЙ

















19-

контактный кабель для передачи сигналов цветного изображения

№ контакта

Наименование сигнала

№ контакта

Наименование сигнала

1

Данные TMDS 2

＋



11

Экранирование
TMDS-

синхронизации

2

Данные TMDS 2 экранирование

12

TMDS-

синхронизация

3

Данные TMDS 2

13

CEC

4

Данные TMDS 1 +

14

Зарезервировано (не
задействован на устройстве)

5

Данные TMDS 1 экранирование

15

SCL

6

Данные TMDS 1

16

SDA

7

Данные TMDS 0

＋



17

Земля DDC/CEC

8

Данные TMDS 0 экранирование

18

Питание +5 В

9

Данные TMDS 0

19

Определение «горячего»
подключения

10

TMDS-

синхронизация +
