4
Ру
сский
Канал данных дисплея (DDC)
Для облегчения процесса установки монитор готов к автоматическому подключению к
системе (plug-and-play), в том случае, если используемая система также поддерживает
протокол DDC. Протокол DDC (канал данных дисплея) - это протокол коммуникации,
посредством которого монитор автоматически информирует главную систему о своих
возможностях, например о тех разрешающих способностях, которые он поддерживает и
соответствующей синхронизации. Монитор поддерживает стандарт DDC2B.

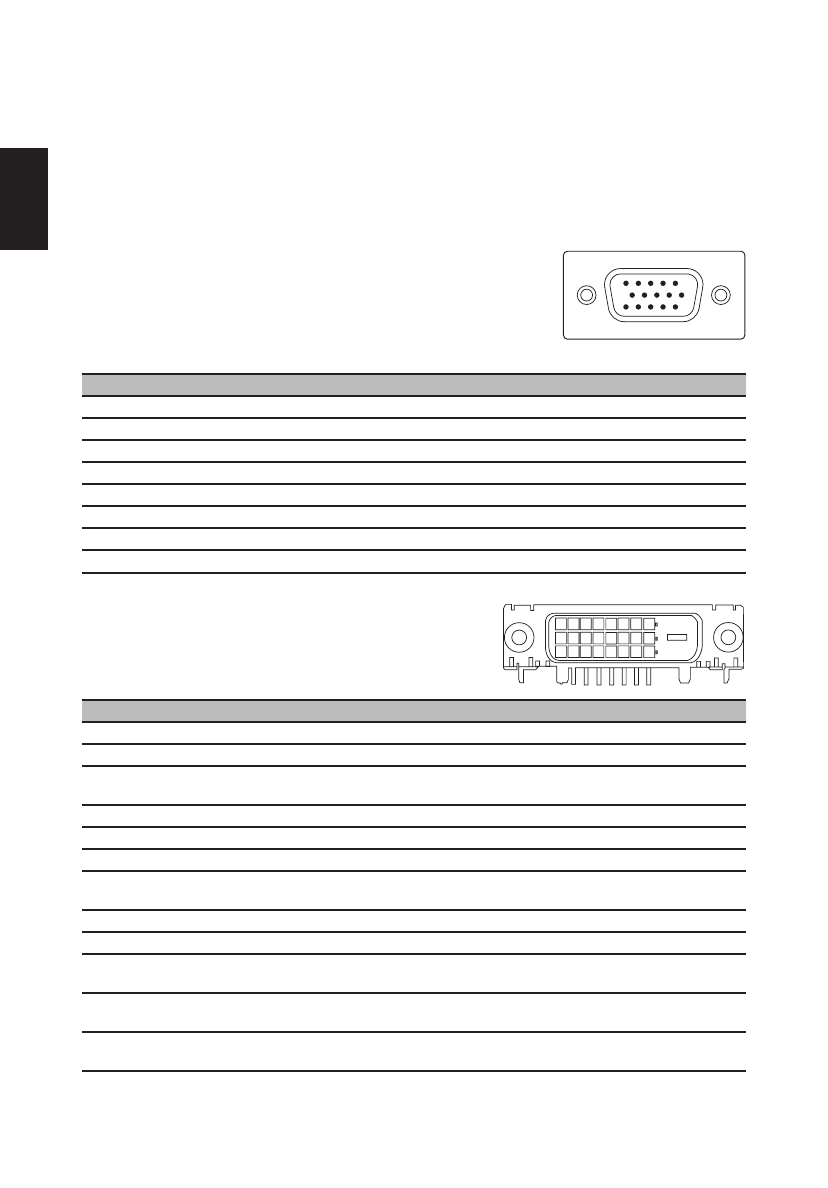

Назначение контактов
коннектора
15-контактный сигнальный кабель
цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Красный
9
+5 В
2
Зеленый
10
Логическое заземление
3
Синий
11
Заземление монитора
4
Заземление монитора
12
DDC-Serial Data
5
Общий провод DDC
13
Построчная синхронизация
6
Общий провод R
14
Покадровая синхронизация
7
Общий провод G
15
Синхронизация DDC-serial
8
Общий провод B
24-контактный сигнальный кабель
цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Канал передачи данных TMDS 2+
13
NC
2
Канал передачи данных TMDS 2-
14
Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4
15
Обнаружение DVI
4
NC
16
Определение "горячего" подключения
5
NC
17
Канал передачи данных DDC 0-
6
Синхронизация DDC
18
Канал передачи данных DDC 0+
7
Канал передачи данных DDC
19
Экранированный канал передачи
данных TMDS 0/5
8
NC
20
NC
9
Канал передачи данных TMDS 1-
21
NC
10
Канал передачи данных TMDS 1+
22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация DDC
TMDC +
12
NC
24
Отрицательная синхронизация DDC
TMDC
1
5
6
10
11
15
