Ру

сский

4

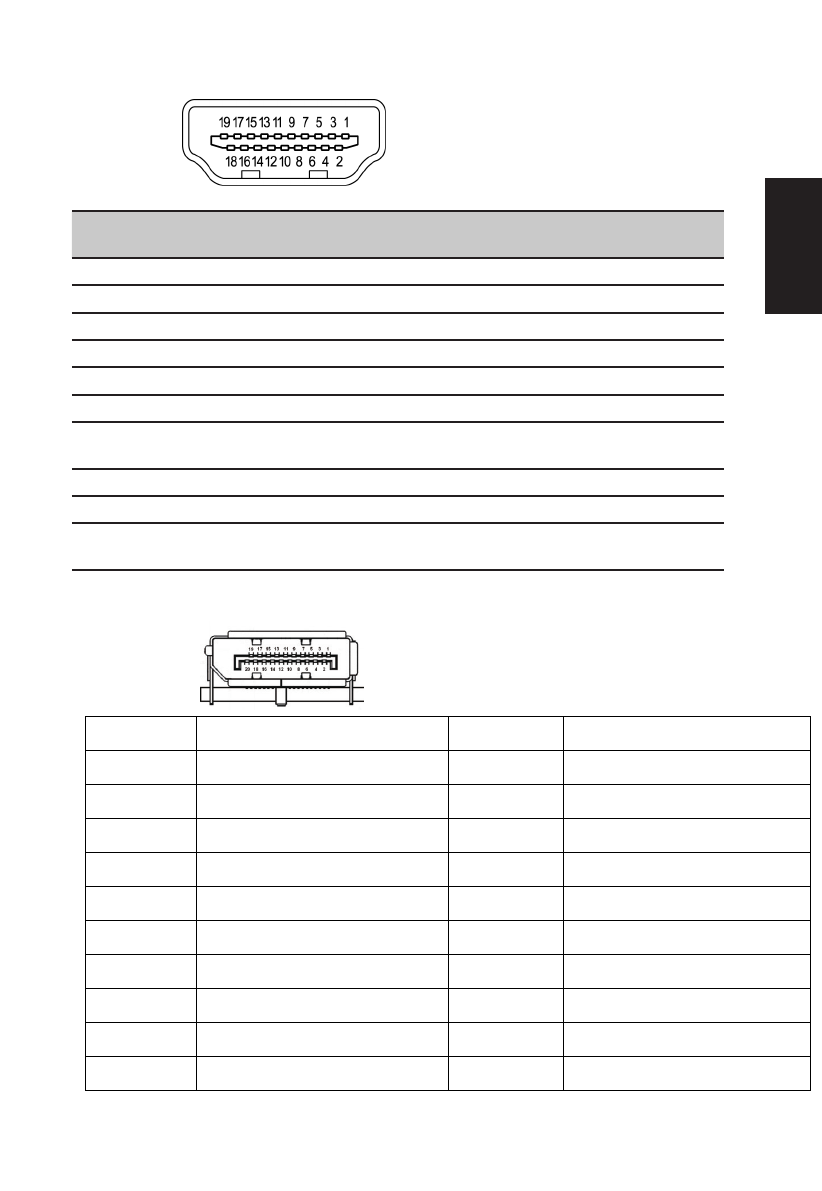

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1

TMDS Data2+

2

TMDS Data2 Shield

3

TMDS Data2-

4

TMDS Data1+

5

TMDS Data1 Shield

6

TMDS Data1-

7

TMDS Data0+

8

TMDS Data0 Shield

9

TMDS Data0-

10

TMDS Clock+

11

TMDS Clock Shield

12

TMDS Clock-

13

CEC

14

Зарезервировано (не

подключен на устройстве)

15

SCL

16

SDA

17

DDC/CEC Заземление

18

+5V Питание

19

Определение горячего

подключения

PIN

Description

PIN

Description

1.

Lane0(p)

11.

GND

2.

GND

12.

Lane3(n)

3.

Lane0(n)

13.

Config1

4.

Lane1(p)

14.

Config2

5.

GND

15.

AUX_CH (n)

6.

Lane1(n)

16.

GND

7.

Lane2(p)

17.

AUX_CH (p)

8.

GND

18.

Hot Plug Detect

9.

Lane3(n)

19.

DP Power_Return

10.

Lane3(p)

20.

DP Power

20

-контактный сигнальный кабель цветного дисплея
