Ру
сский
5
4

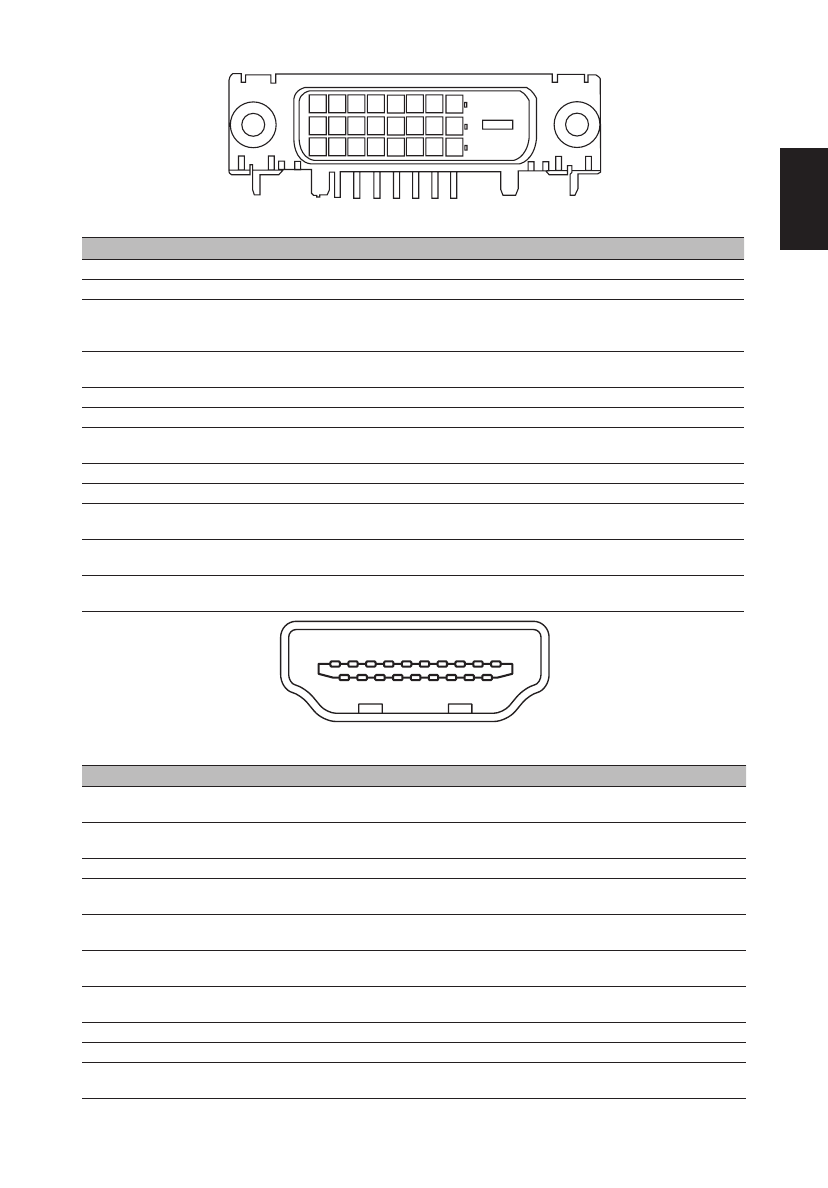

24-контактный сигнальный кабель цветного дисплея*
КОНТАКТ №
Описание
КОНТАКТ №
Описание
1
Канал передачи данных TMDS 2-
13
NC
2
Канал передачи данных TMDS 2+
14
Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4
15
GND (Общий провод для +5
В, построчная синхронизация,
покадровая синхронизация)
4
NC
16
Определение "горячего"
подключения
5
NC
17
Канал передачи данных TMDS 0-
6
Синхронизация DDC
18
Канал передачи данных TMDS 0+
7
Канал передачи данных DDC
19
Экранированный канал передачи
данных TMDS 0/5
8
NC
20
NC
9
Канал передачи данных TMDS 1-
21
NC
10
Канал передачи данных TMDS 1+
22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация
DDC TMDC
12
NC
24
Отрицательная синхронизация
DDC TMDC
11
13
15
17
19
9 7 5 3 1
2
6 4
8
10
14 12
16
18
19-контактный сигнальный кабель цветного дисплея*
КОНТАКТ №
Описание
КОНТАКТ №
Описание
1
Передача видеосигнала
TMDS Data2+
2
Экран TMDS Data2
3
Передача видеосигнала
TMDS Data2-
4
Передача видеосигнала TMDS Data1+
5
Экран TMDS Data1
6
Передача видеосигнала TMDS Data1-
7
Передача видеосигнала
TMDS Data0+
8
Экран TMDS Data0
9
Передача видеосигнала
TMDS Data0-
10
Тактовая частота TMDS Clock+
11
Экран пары тактовой
частоты видеосигнала
12
Тактовая частота видеосигнала TMDS
Clock-
13
CEC
14
Зарезервирован (в кабеле, но не
подключен к устройству)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Детектор "горячего
подключения"
