5

Ру

сский

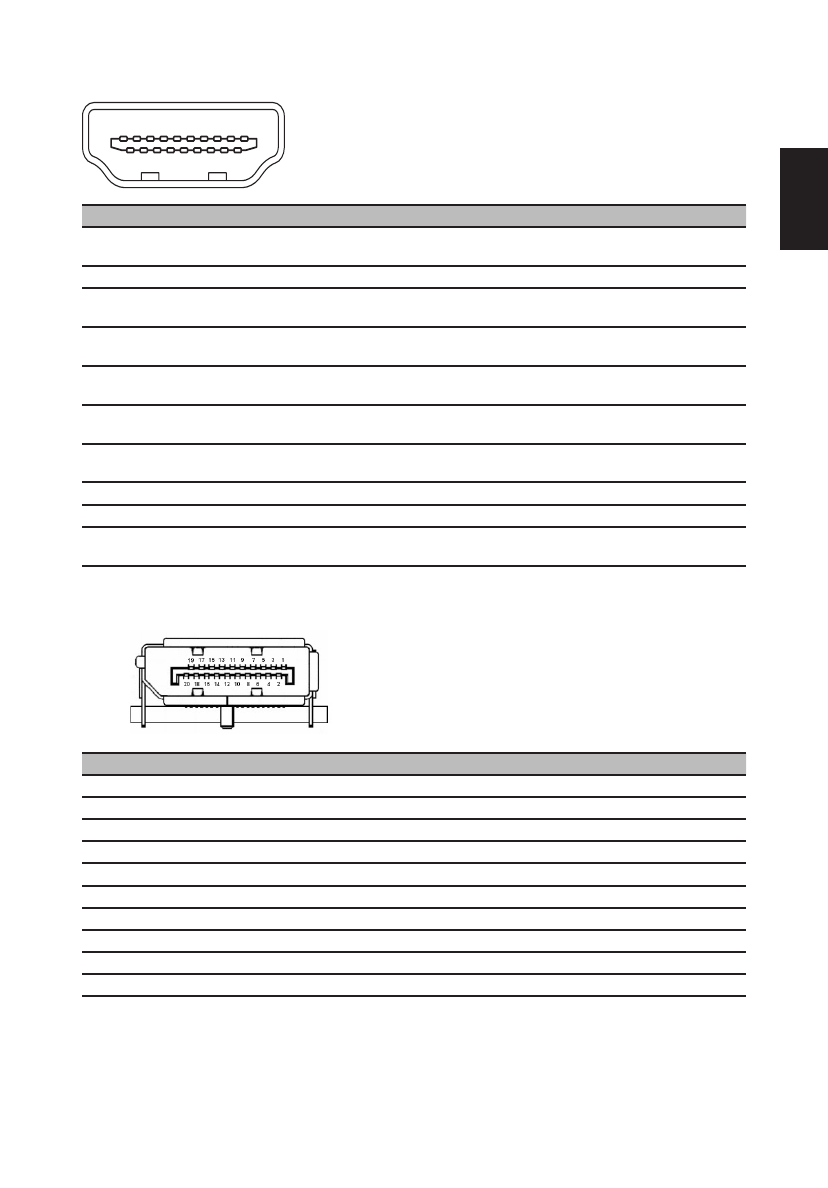

19-контактный сигнальный кабель цветного дисплея

11

13

15

17

19

9 7 5 3 1

2

6 4

8

10

1412

16

18

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Канал передачи данных TMDS 2+

2

Экранированный канал передачи

данных TMDS 2

3

Канал передачи данных TMDS 2-

4

Канал передачи данных TMDS 1+

5

Экранированный канал передачи

данных TMDS 1

6

Канал передачи данных TMDS 1-

7

Канал передачи данных TMDS 0+

8

Экранированный канал передачи

данных TMDS 0

9

Канал передачи данных TMDS 0-

10

Положительная синхронизация

TMDS+

11

TMDS, синхронизация,

экранирование

12

Отрицательная синхронизация

TMDS-

13

CEC

14

Зарезервировано (нормально

замкнутое состояние в устройстве)

15

SCL

16

SDA

17

Земля DDC/CEC

18

Питание +5 В

19

Определение "горячего"

подключения

20-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Осн. кан. - линия 0+

2

ЗЕМЛЯ

3

Осн. кан. - линия 0-

4

Осн. кан. - линия 1+

5

ЗЕМЛЯ

6

Осн. кан. - линия 1-

7

Осн. кан. - линия 2+

8

ЗЕМЛЯ

9

Осн. кан. - линия 2-

10

Осн. кан. - линия 3+

11

ЗЕМЛЯ

12

Осн. кан. - линия 3-

13

КОНФИГ. 1

14

КОНФИГ. 2

15

ДОП. КАН.+

16

ЗЕМЛЯ

17

ДОП. КАН.-

18

Горячее подключение

19

Ввод

20

DP_ПИТ.
