4

Ру

сский

Канал данных дисплея (DDC)

Для облегчения процесса установки монитор готов к автоматическому подключению к

системе (plug-and-play), в том случае, если используемая система также поддерживает

протокол DDC. Протокол DDC (канал данных дисплея) - это протокол коммуникации,

посредством которого монитор автоматически информирует главную систему о своих

возможностях, например о тех разрешающих способностях, которые он поддерживает и

соответствующей синхронизации. Монитор поддерживает стандарт DDC2B.

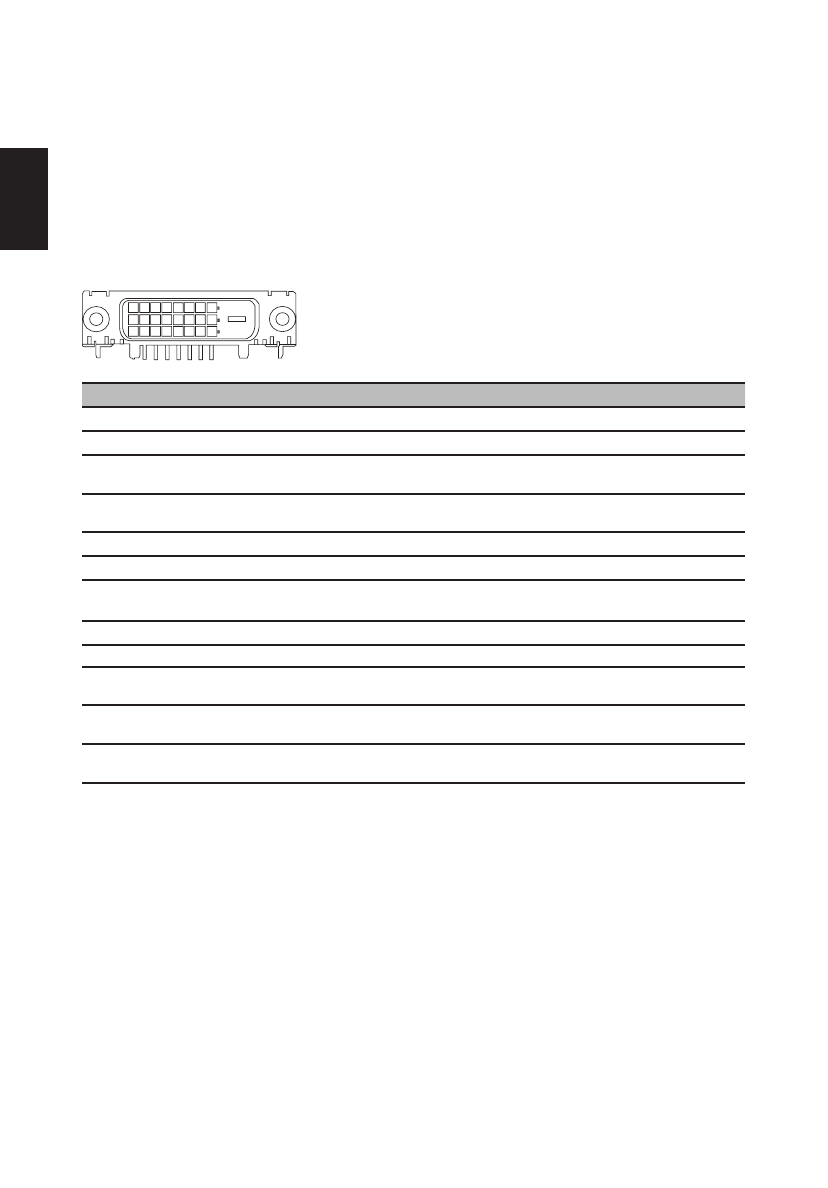

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание

КОНТАКТ № Описание

1

Канал передачи данных TMDS 2-

13

Канал передачи данных TMDS 3+

2

Канал передачи данных TMDS 2+

14

Питание +5 В

3

Экранированный канал передачи

данных TMDS 2/4

15

Обнаружение DVI

4

Канал передачи данных TMDS 4-

16

Определение "горячего"

подключения

5

Канал передачи данных TMDS 4+

17

Канал передачи данных TMDS 0-

6

Синхронизация DDC

18

Канал передачи данных TMDS 0+

7

Канал передачи данных DDC

19

Экранированный канал передачи

данных TMDS 0/5

8

NC

20

Канал передачи данных TMDS 5-

9

Канал передачи данных TMDS 1-

21

Канал передачи данных TMDS 5+

10

Канал передачи данных TMDS 1+

22

TMDS, синхронизация,

экранирование

11

Экранированный канал передачи

данных TMDS 1/3

23

Положительная синхронизация

DDC TMDC

12

Канал передачи данных TMDS 3-

24

Отрицательная синхронизация

DDC TMDC
